EKG datu analīze

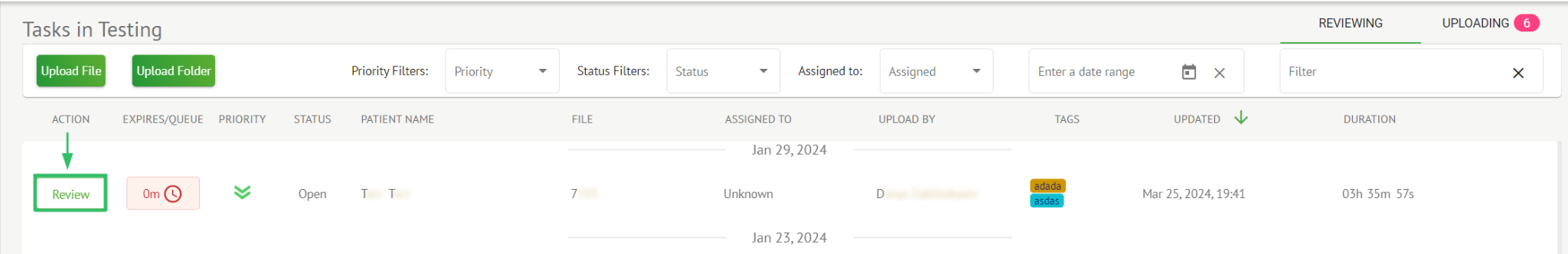

Iespēja pārskatīt augšupielādēto EKG ir pieejama zem pogas „Pārskatīt”.

Cardio.AI parāda šādu ekrānu, ja pārskatīšana ir veiksmīga:

EKG skatītājs ir sadalīts šādās sadaļās:

1. Galvenes sadaļa — ļauj lietotājam pārvaldīt EKG skatītāja opcijas, saglabāt un apstiprināt EKG.

2. Sānu rediģēšanas josla – ļauj lietotājam izvēlēties EKG periodus;

3. Detalizēto EKG datu sadaļa – ļauj lietotājam apskatīt un rediģēt EKG;

4. Ziņojuma sadaļa – ļauj lietotājam apskatīt, rediģēt un eksportēt EKG ziņojumu.

EKG skatītāja galvenā sadaļa

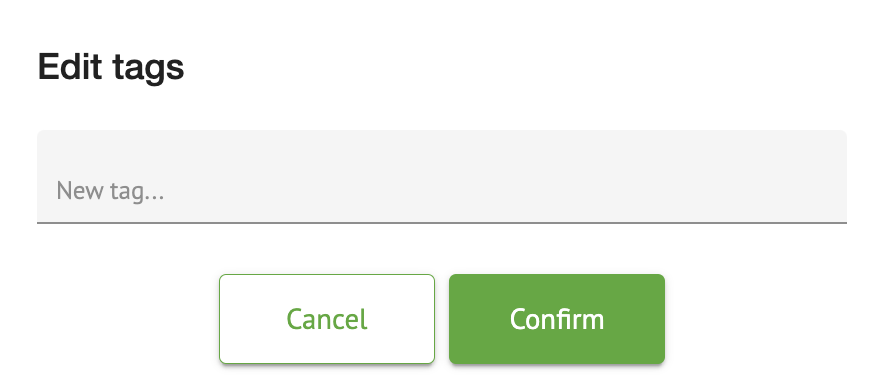

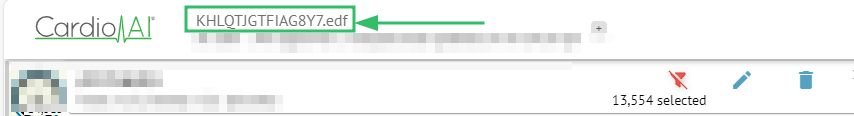

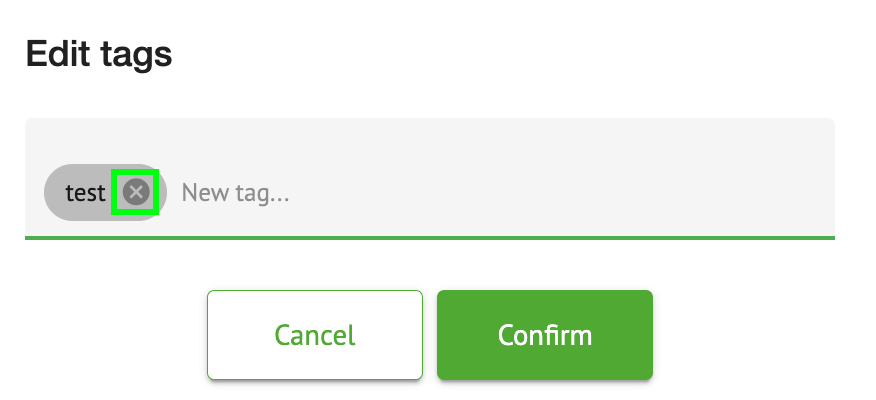

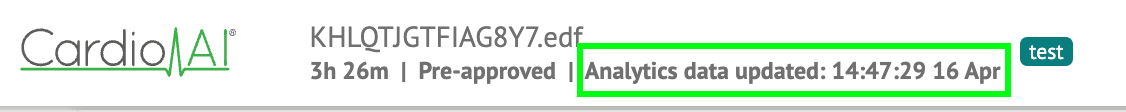

EKG skatītāja galvenes sadaļā ir šāda informācija:

EKG uzdevuma koplietošana

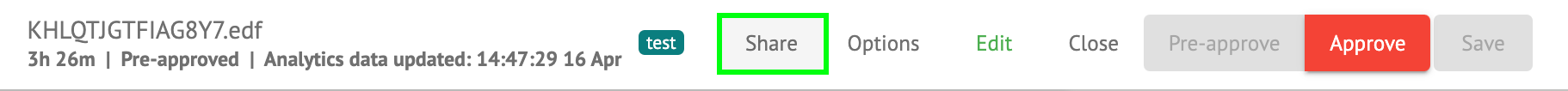

Uzdevumu var kopīgot, noklikšķinot uz pogas “Dalīties” :

Tiks nokopēta kopīgošanai paredzēta saite.

EKG uzdevuma opcijas

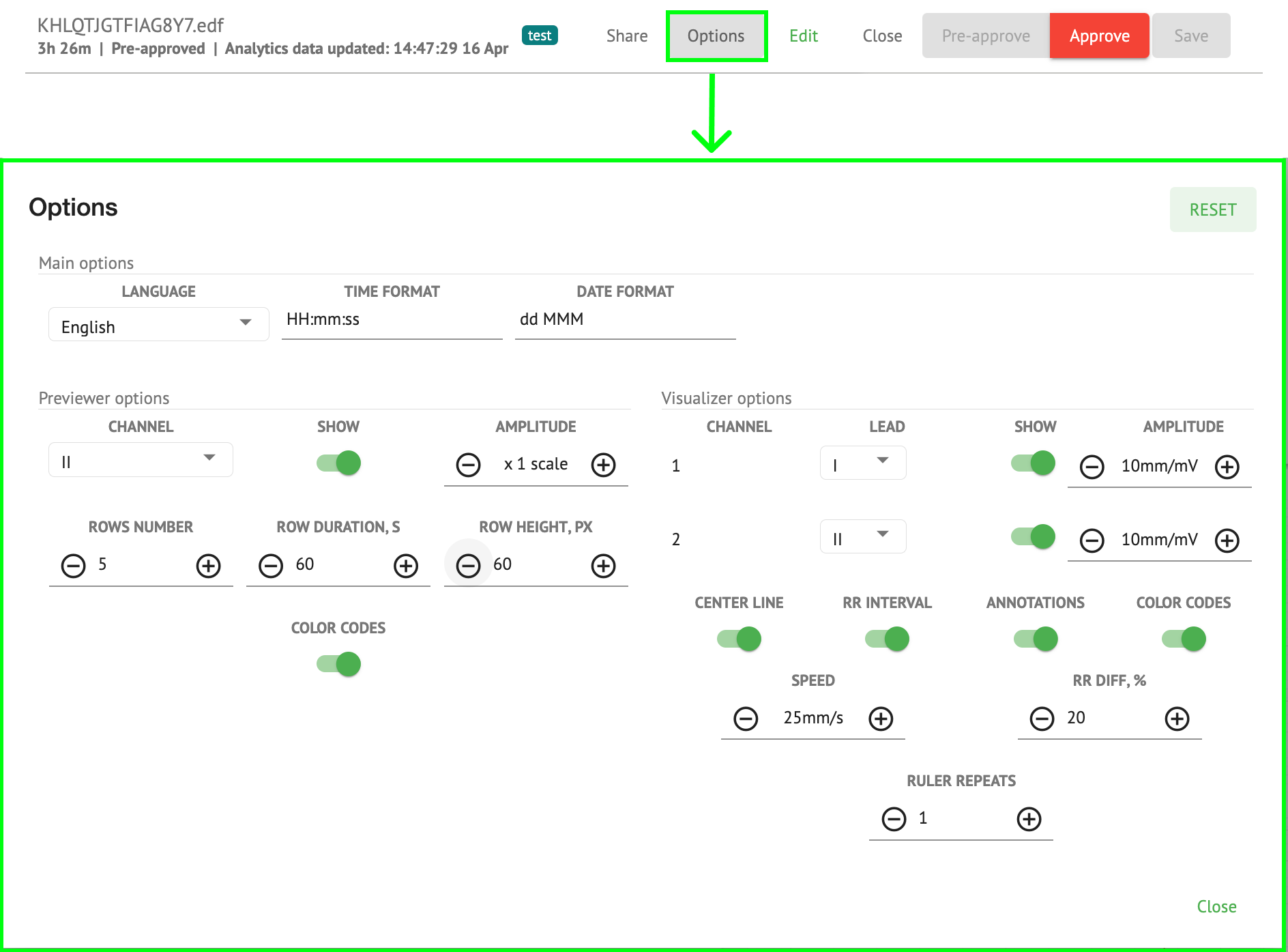

EKG uzdevuma opcijas ir pieejamas zem pogas "Opcijas":

Iespēja atiestatīt izmaiņas ir pieejama zem pogas Atiestatīt.

Iespēja saglabāt izmaiņas ir pieejama zem pogas Saglabāt.

Rediģēt EKG uzdevumu

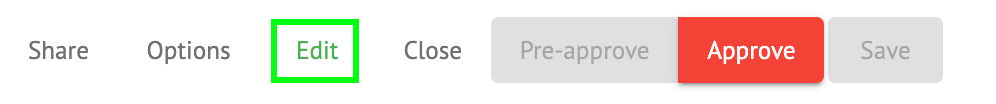

Iespēja padarīt ierakstu rediģējamu ir pieejama zem pogas Rediģēt:

Aizvērt EKG uzdevumu

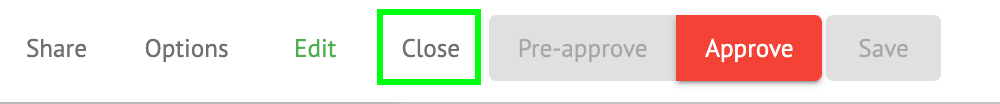

Iespēja aizvērt EKG uzdevumu un atgriezties sadaļā Uzdevumi ir pieejama zem pogas Aizvērt:

EKG uzdevuma iepriekšēja apstiprināšana

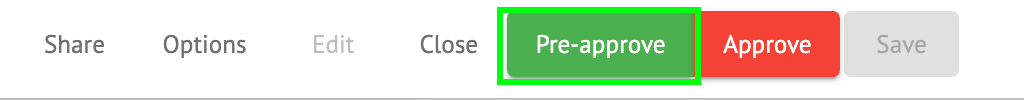

Iespēja iepriekš apstiprināt uzdevumu ir pieejama zem pogas „Iepriekš apstiprināt”:

Piezīme. Uzdevuma iepriekšēja apstiprināšana ir pieejama tikai pēc uzdevuma saglabāšanas.

Apstiprināt EKG uzdevumu

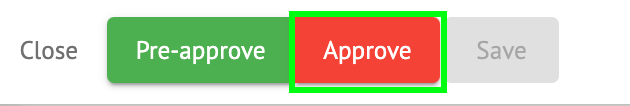

Iespēja apstiprināt EKG uzdevumu un lejupielādēt ziņojumu PDF formātā ir pieejama zem pogas „Apstiprināt”:

Piezīme. Uzdevuma apstiprināšana ir pieejama tikai pēc uzdevuma saglabāšanas.

Saglabāt EKG uzdevumu

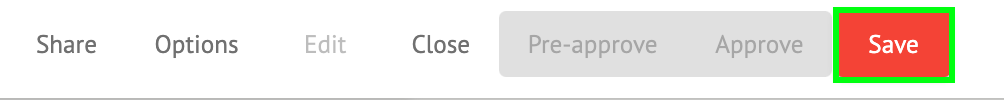

Iespēja saglabāt izmaiņas pēc EKG uzdevuma rediģēšanas ir pieejama zem pogas Saglabāt:

Cardio.AI par veiksmīgu darbību parāda šādu paziņojumu:

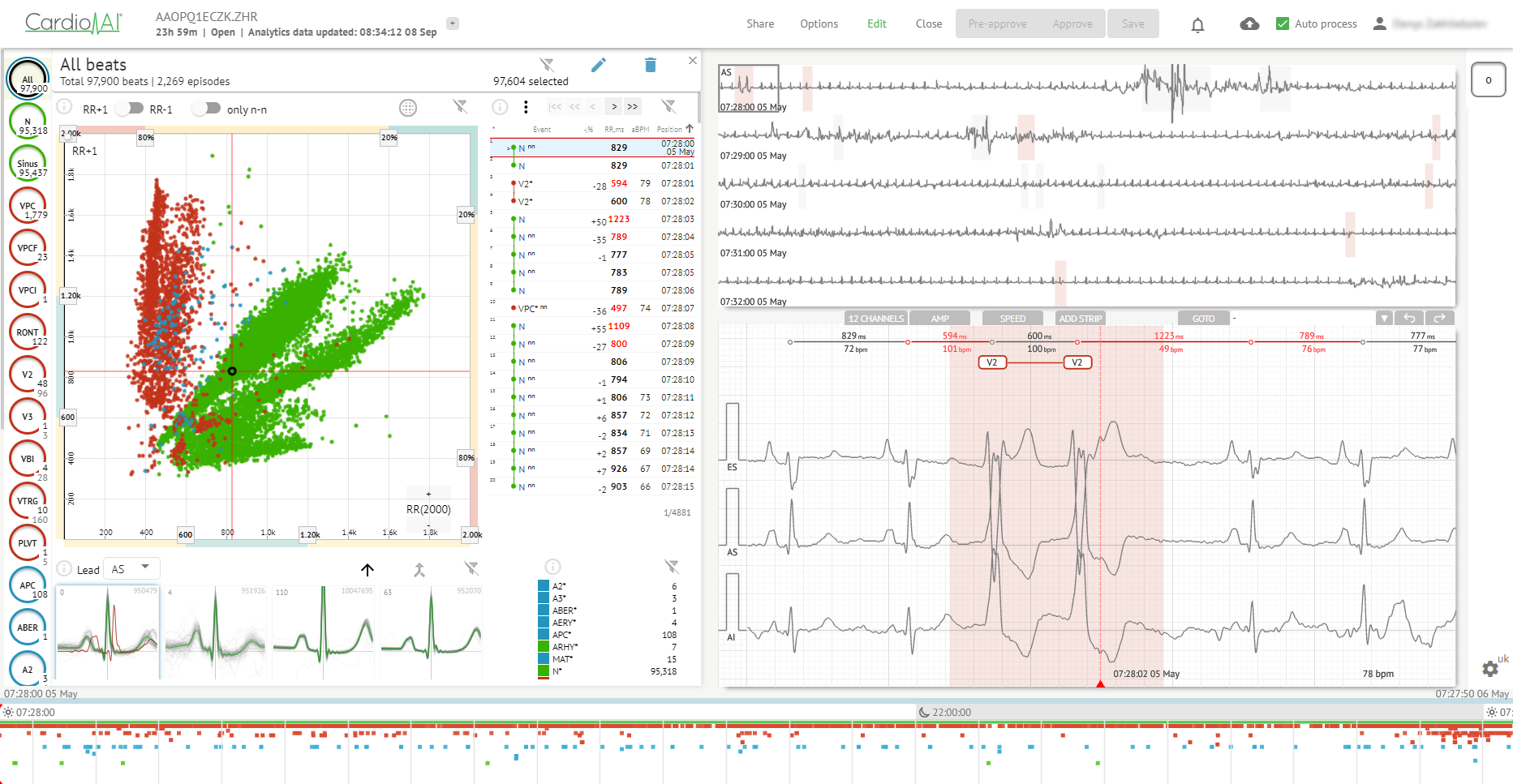

EKG skatītāja redaktors

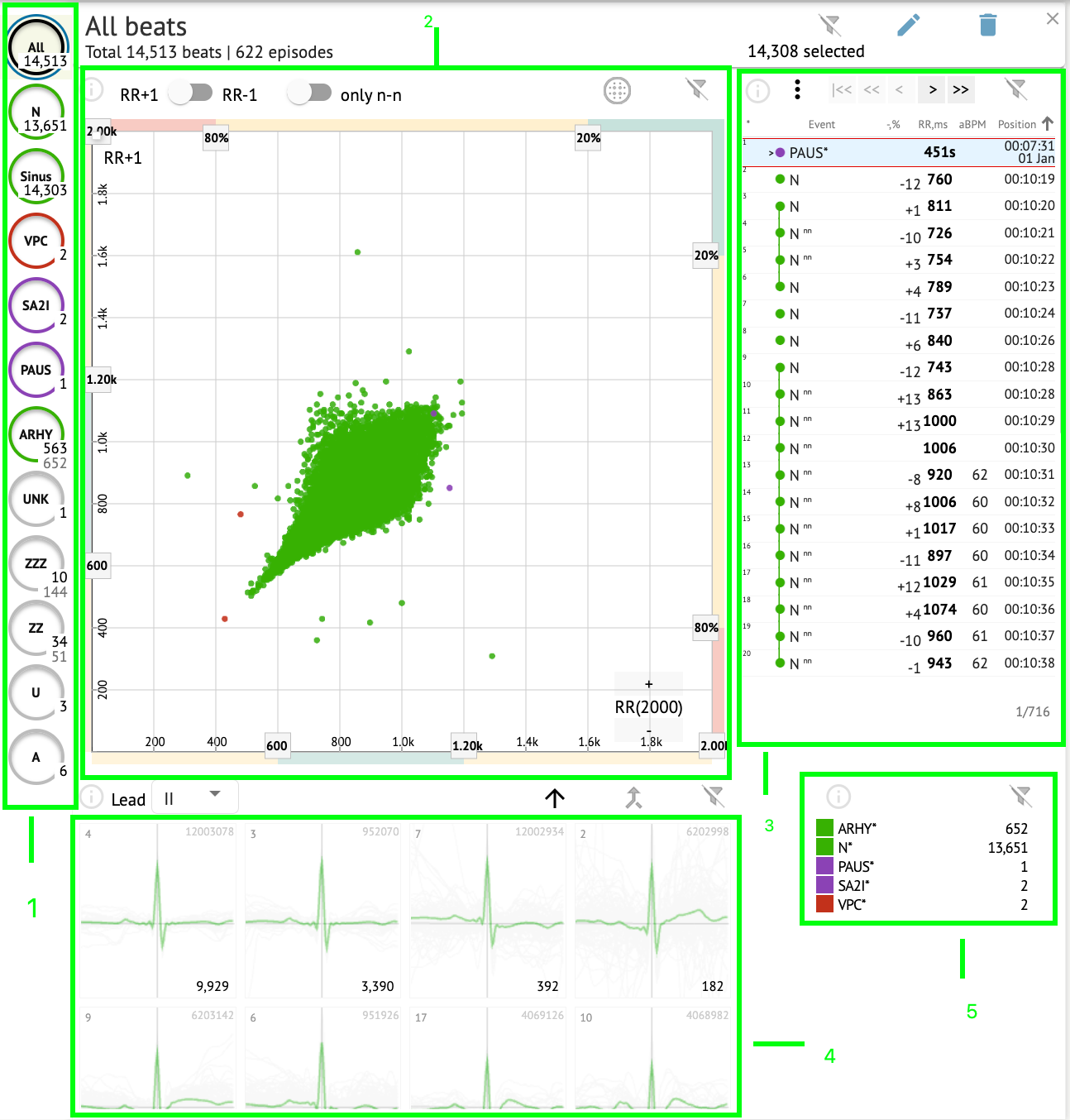

EKG skatītāja redaktors sastāv no šādiem elementiem:

1. Sānu rediģēšanas josla — parāda visus reģistrētos EKG kompleksus un to sadalījumu pēc anotācijām;

2. Poincaré diagramma — grafiski attēlo sirds ritma variabilitāti un ļauj atlasīt interesējošos kompleksus;

3. Kompleksu saraksts — ļauj atlasīt un vienlaikus rediģēt vairākus kompleksus;

4. Kompleksu grupu panelis — ļauj salīdzināt kompleksus pa grupām;

5. Kompleksu grupu panelis — ļauj salīdzināt kompleksus pa grupām;

Sānu rediģēšanas josla

Sānu rediģēšanas joslā Cardio.AI apkopo un attēlo visus reģistrētos EKG kompleksus, normālos kompleksus un konstatētās anotācijas. Visi kompleksi ir izcelti melnā krāsā, normālie un sinusa kompleksi — zaļā krāsā, bet anotācijas — citās krāsās.

Lietotājs var noklikšķināt uz izceltajiem segmentiem, un programma fokusēsies uz izvēlēto segmentu, parādot arī tā detalizētu skatu:

Vairāku epizožu atlase ir iespējama, izmantojot taustiņus SHIFT vai CTRL.

Poincaré diagramma

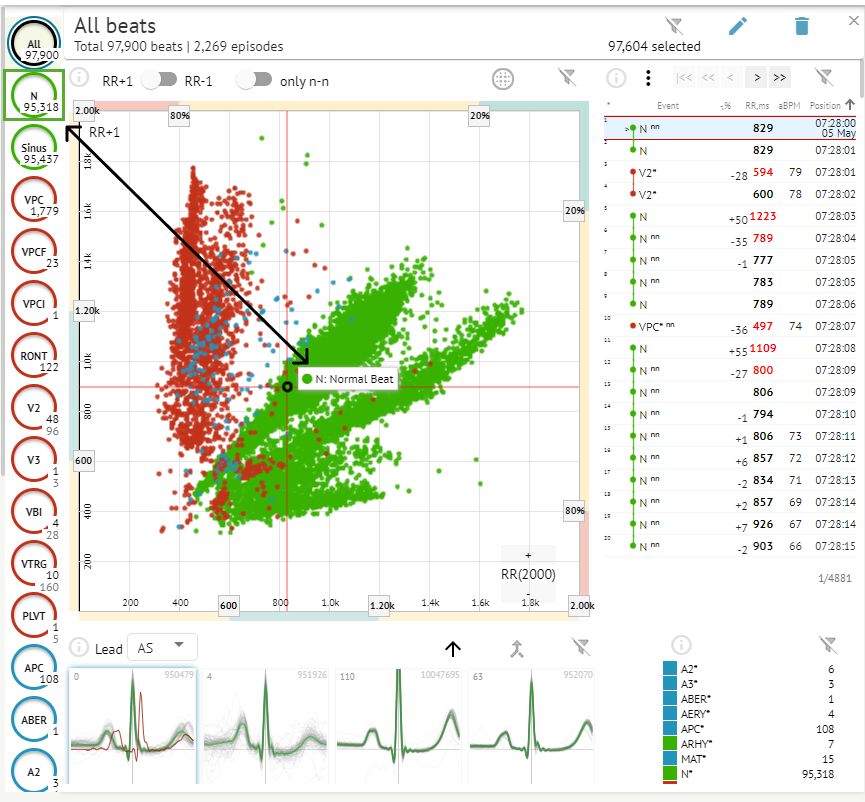

Poincaré diagramma ļauj lietotājam pārskatīt un apskatīt visus reģistrētos EKG kompleksus, tostarp normālos kompleksus un anotētās novirzes, kā arī pārvietoties starp tiem. Lai pārietu uz konkrētu kompleksu, uz tā jānoklikšķina:

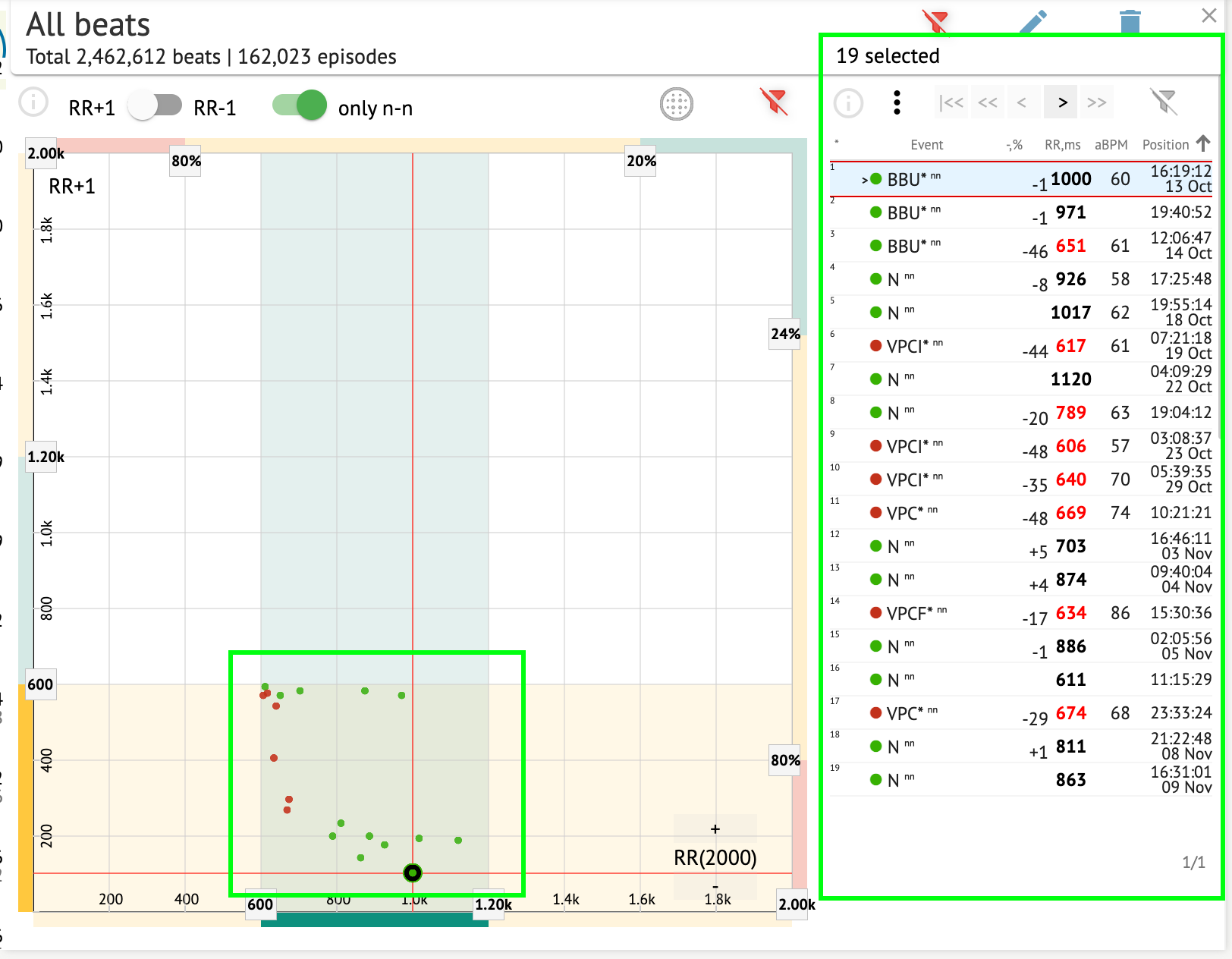

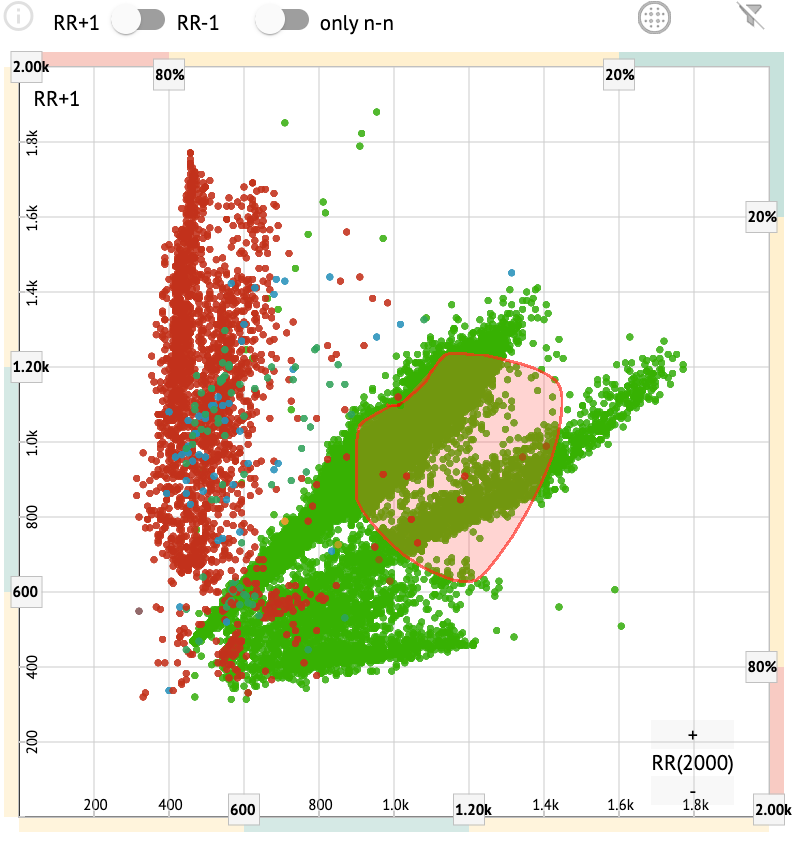

Lietotājs var atlasīt vairākus kompleksus, iezīmējot apgabalu Poincaré diagrammā ar peles kreiso pogu un pārvietojot kursoru pār diagrammu:

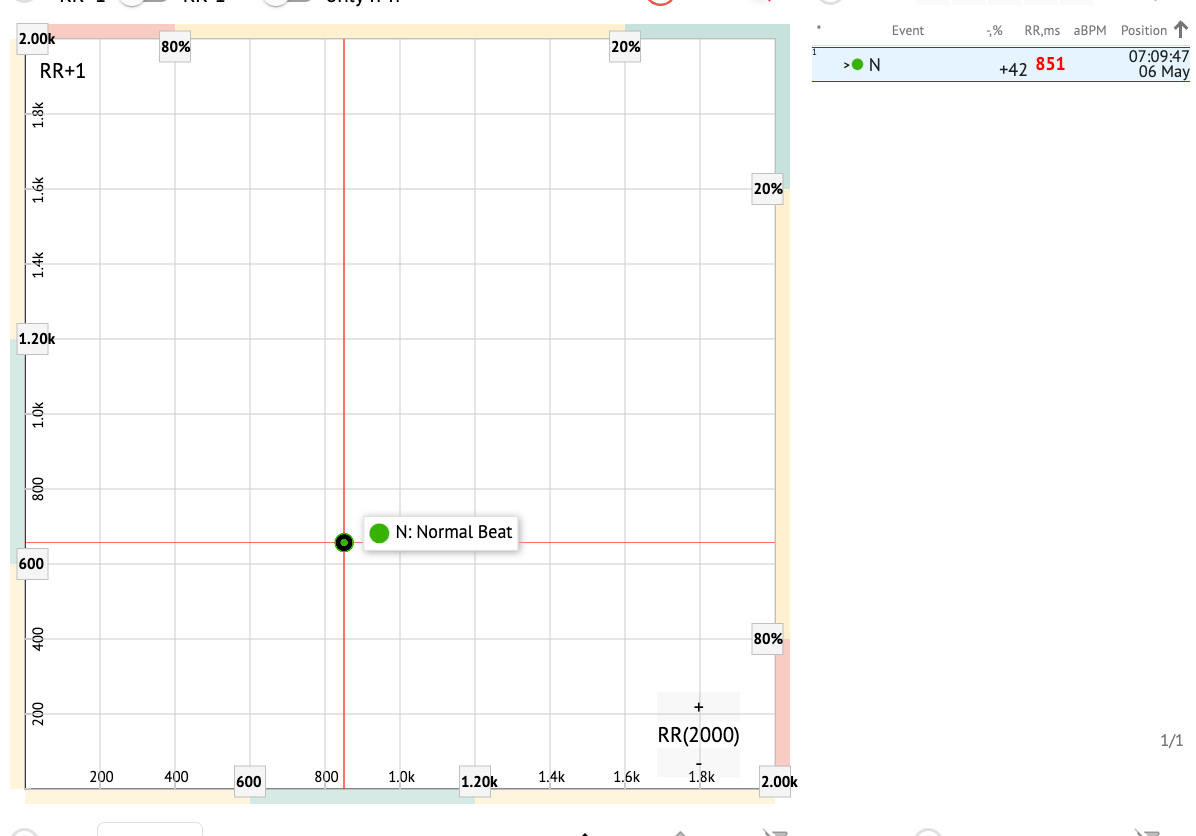

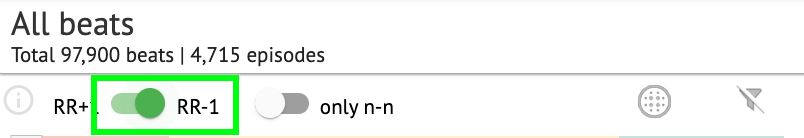

Pēc noklusējuma Poincaré diagramma tiek attēlota režīmā RR+1. Iespēja pārslēgties uz režīmu RR-1 ir pieejama, izmantojot atbilstošo slēdzi:

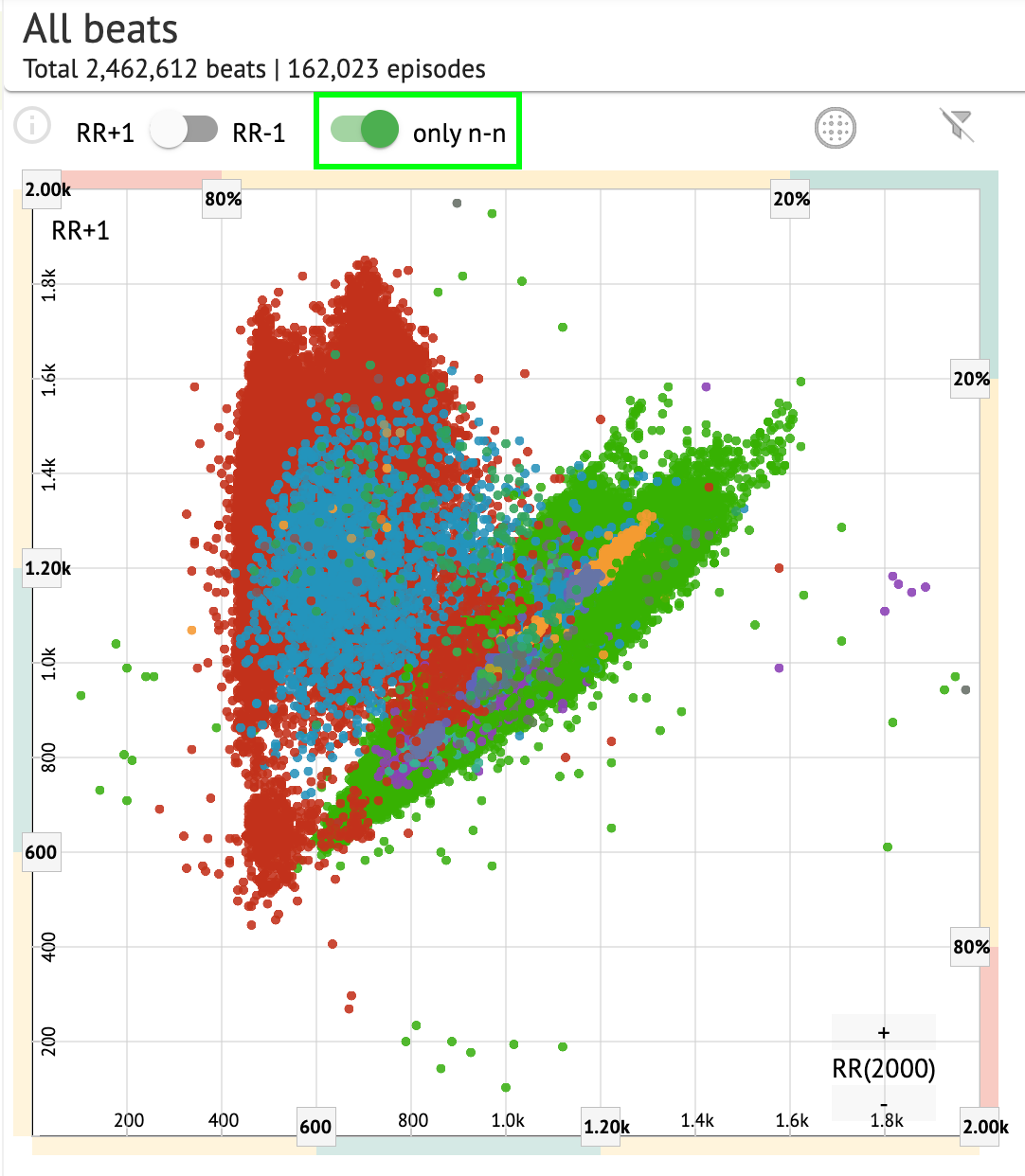

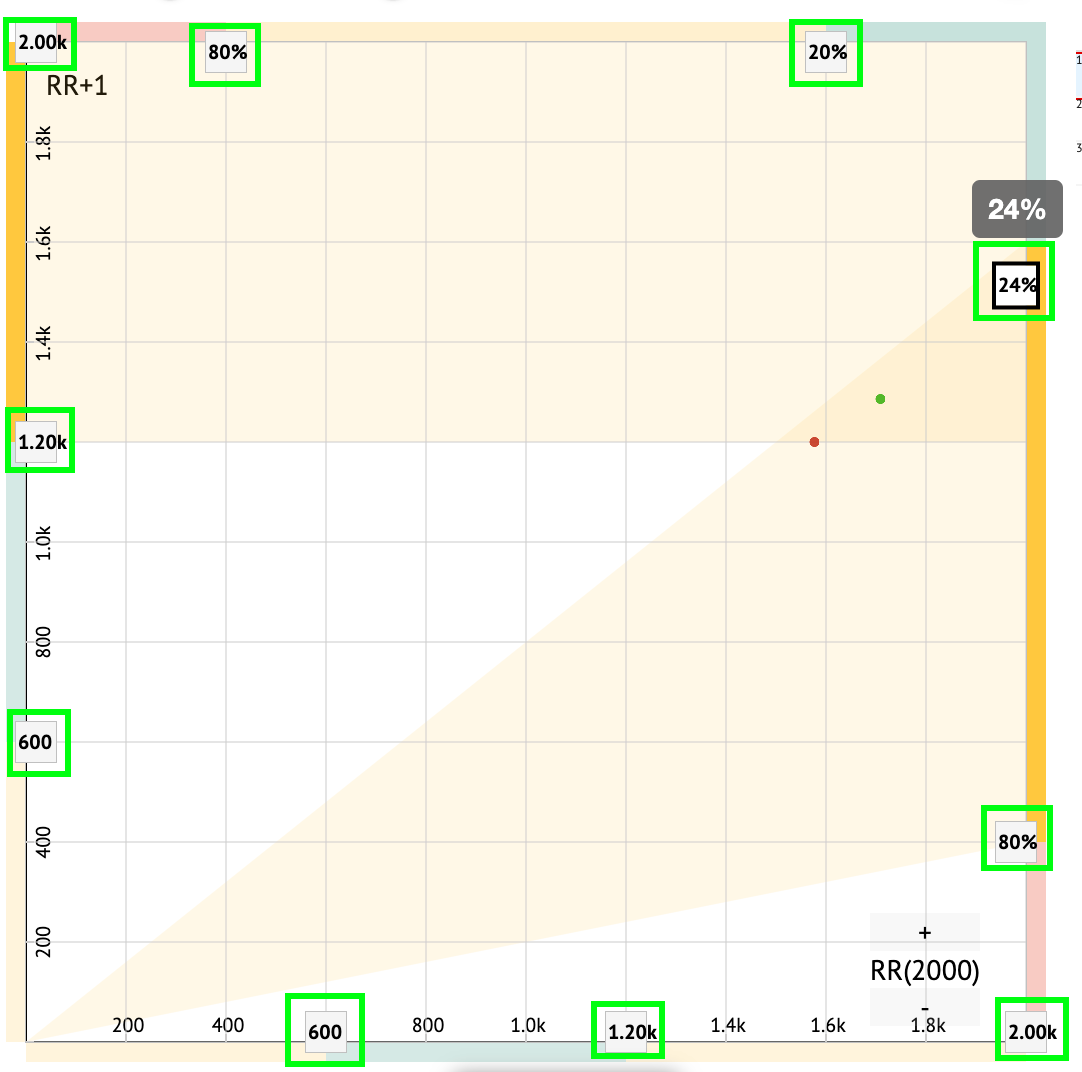

Tikai normālos kompleksus pa kreisi un pa labi var attēlot, aktivizējot opciju “only n-n”.

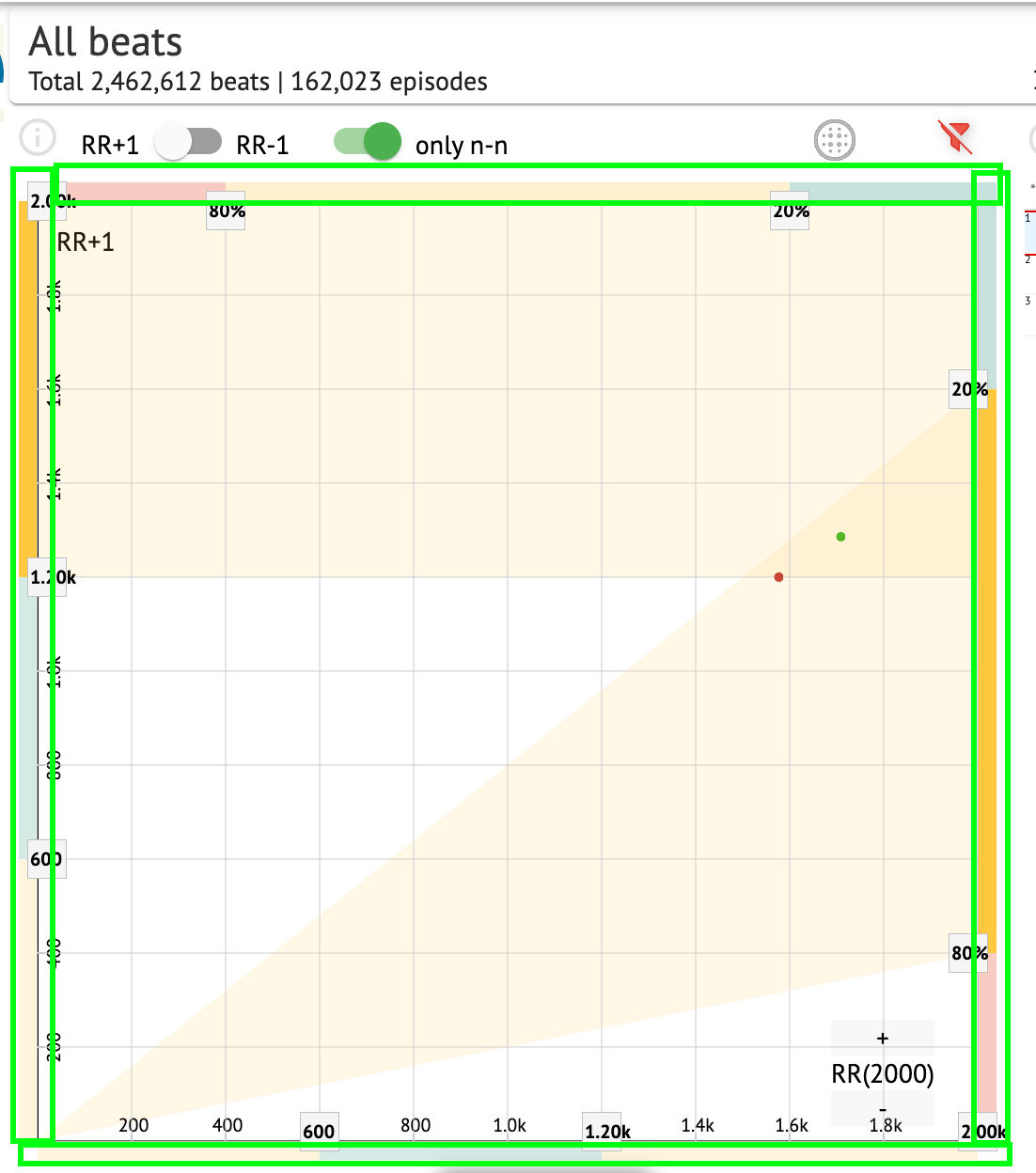

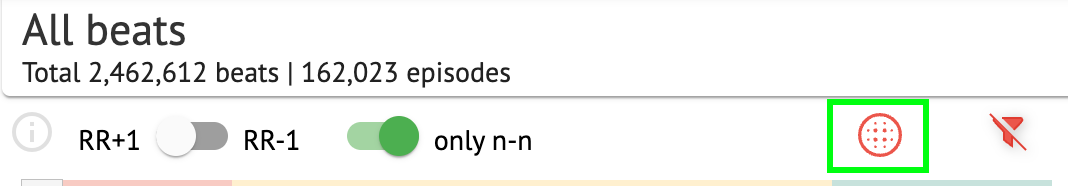

Iespēja filtrēt kompleksus Poincaré diagrammā ir pieejama, noklikšķinot uz šādiem filtra elementiem: :

Lietotājs var mainīt filtra elementa garumu, pārvietojot tā robežas ar peles palīdzību — noklikšķinot uz tām un pārvietojot kursoru.

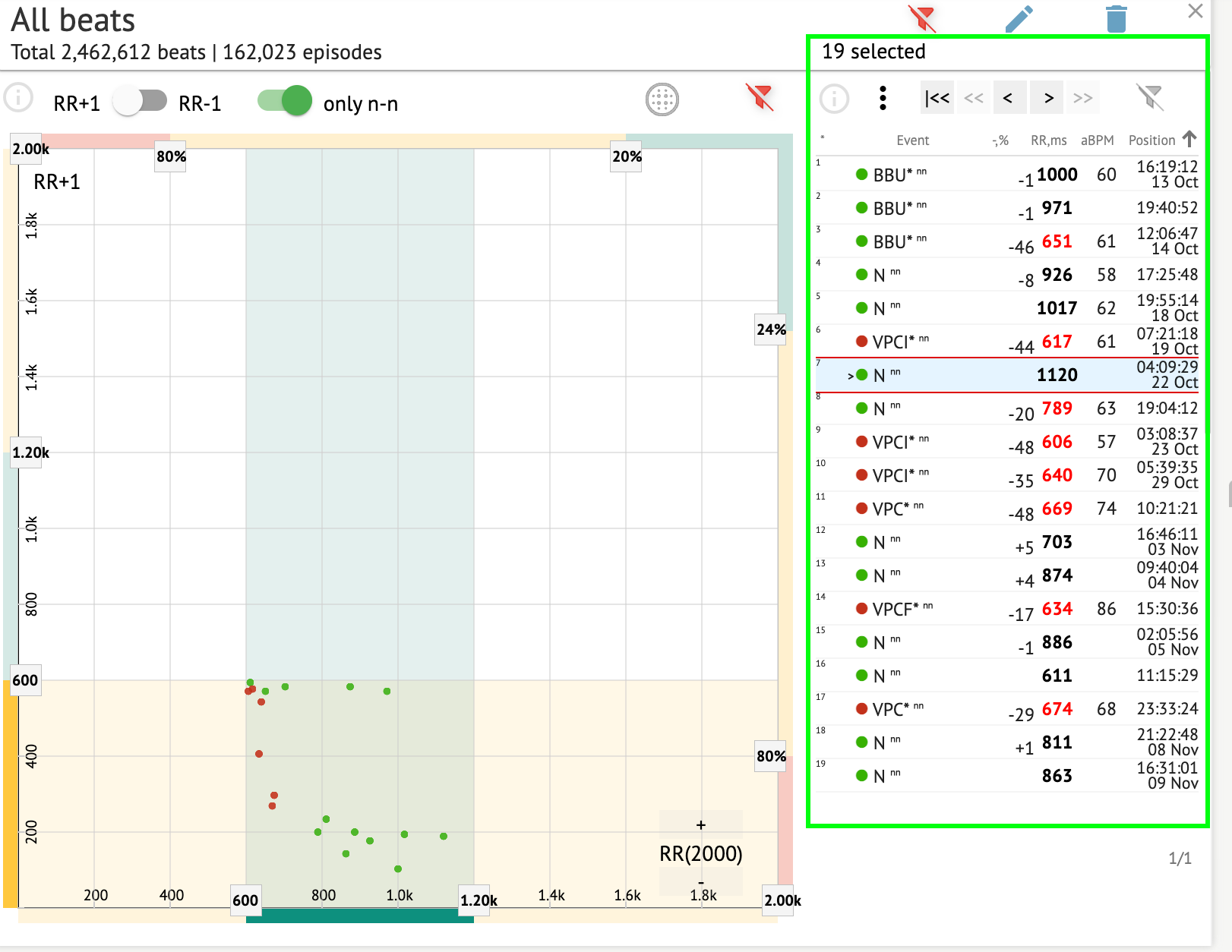

Atlasītie kompleksi tiek parādīti kompleksu sarakstā:

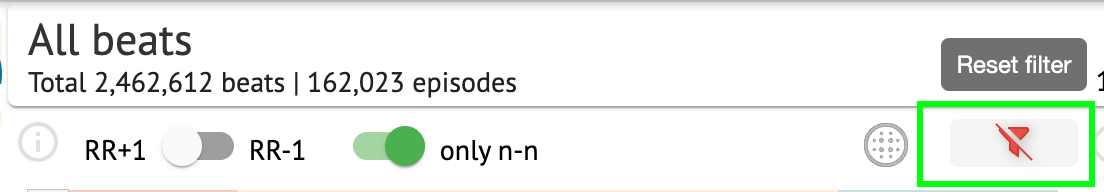

Iespēja atiestatīt filtru ir pieejama, noklikšķinot uz pogas “Reset filter”.

Pēc filtrēšanas, atlasot vienu kompleksu, ir pieejama iespēja atgriezties filtra skatā, noklikšķinot uz šīs pogas:

Kompleksu saraksts

Kompleksi, kas atlasīti sānu rediģēšanas joslā vai Poincaré diagrammā, tiek parādīti kompleksu sarakstā:

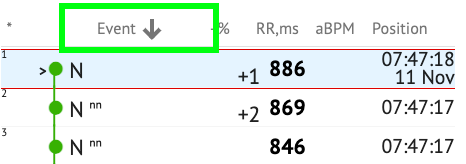

Lietotājs var kārtot iestatījumus augošā vai dilstošā secībā, noklikšķinot uz attiecīgā kolonnas virsraksta:

Kompleksu var atlasīt, noklikšķinot uz tā. Pārvietošanai starp kompleksiem ir pieejamas šādas iespējas:

• (Atstarpes taustiņš) — ļauj izvēlēties nākamo sirdsdarbību;

• (CTRL + atstarpes taustiņš) – ļauj izvēlēties iepriekšējo sirdsdarbību;

• - ļauj izvēlēties nākamo divdesmito takti;

• - ļauj izvēlēties iepriekšējo divdesmito takti;

• - ļauj izvēlēties pirmo takti.

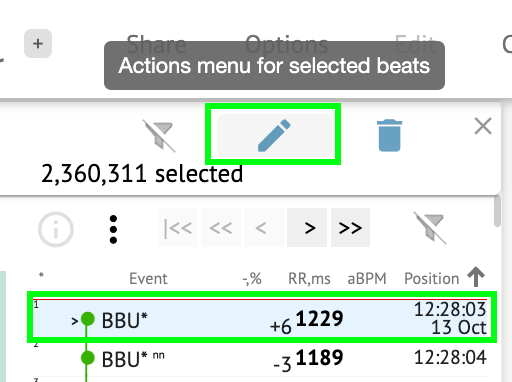

Iespēja piekļūt taktu rediģēšanas izvēlnei sarakstā Beats list ir pieejama, noklikšķinot ar labo pogu, izvēloties taktis, vai izmantojot pogu Edit:

Viedās darbības

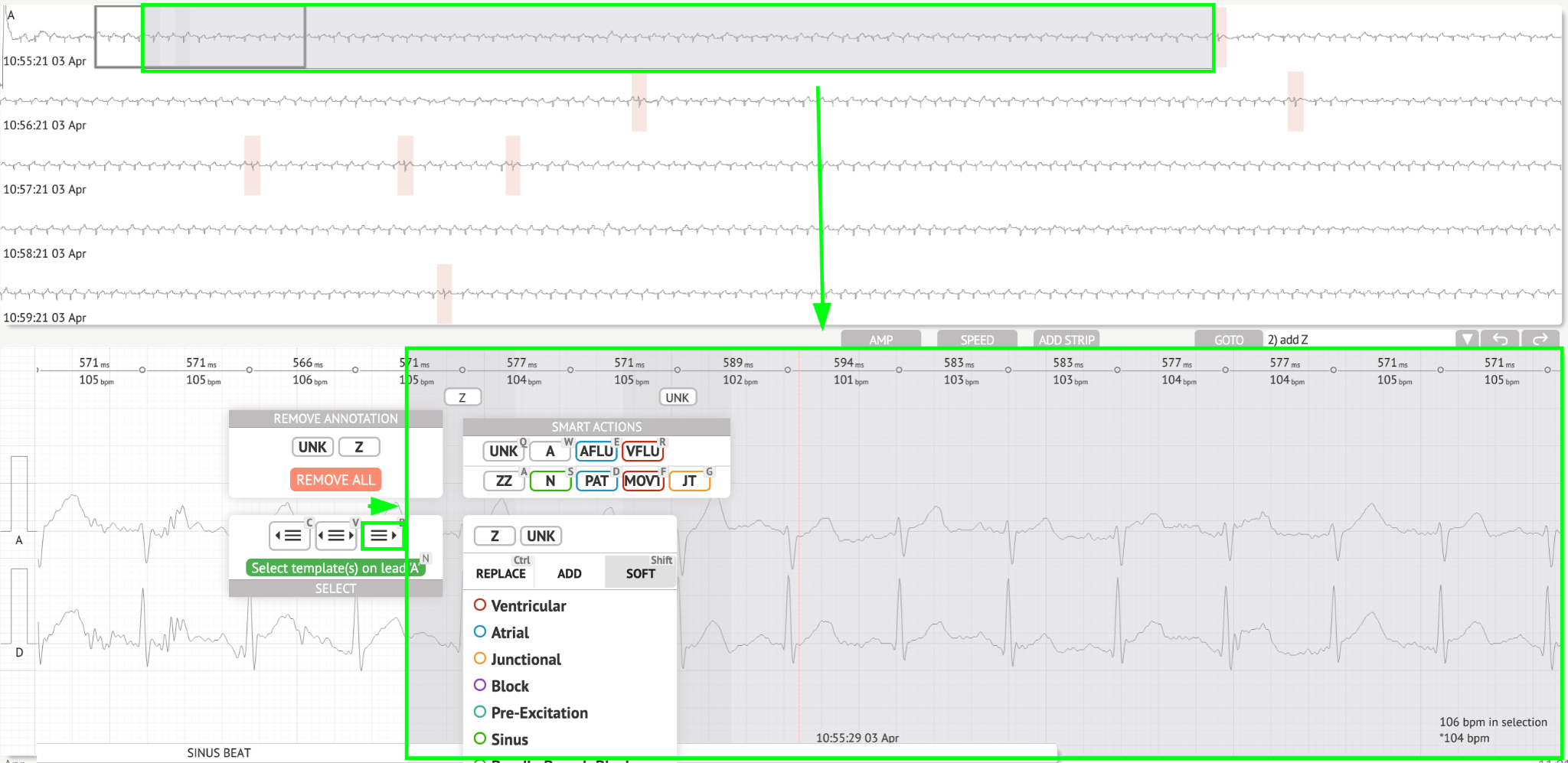

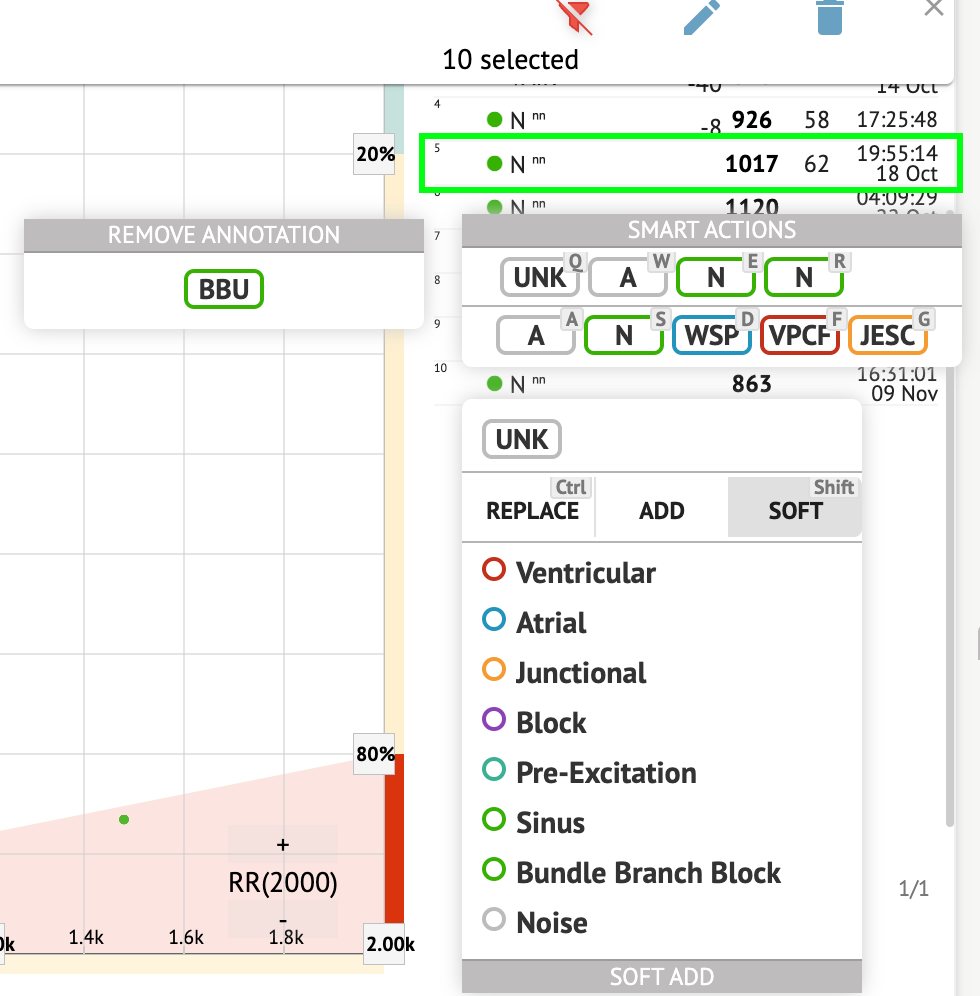

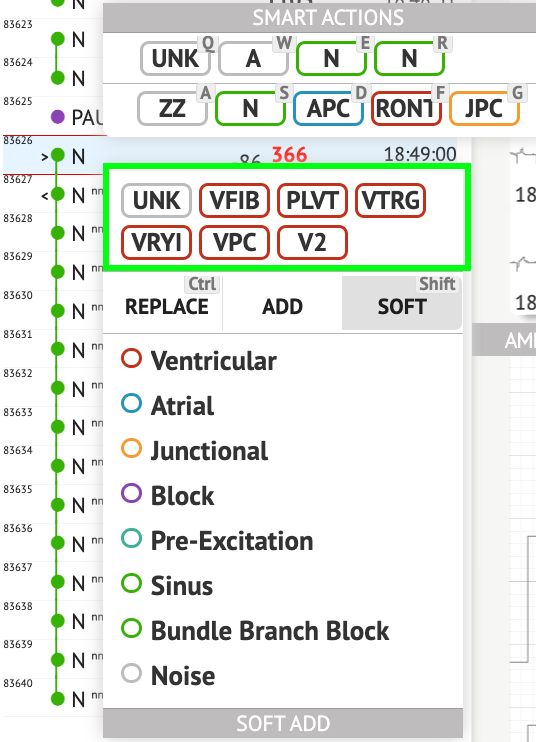

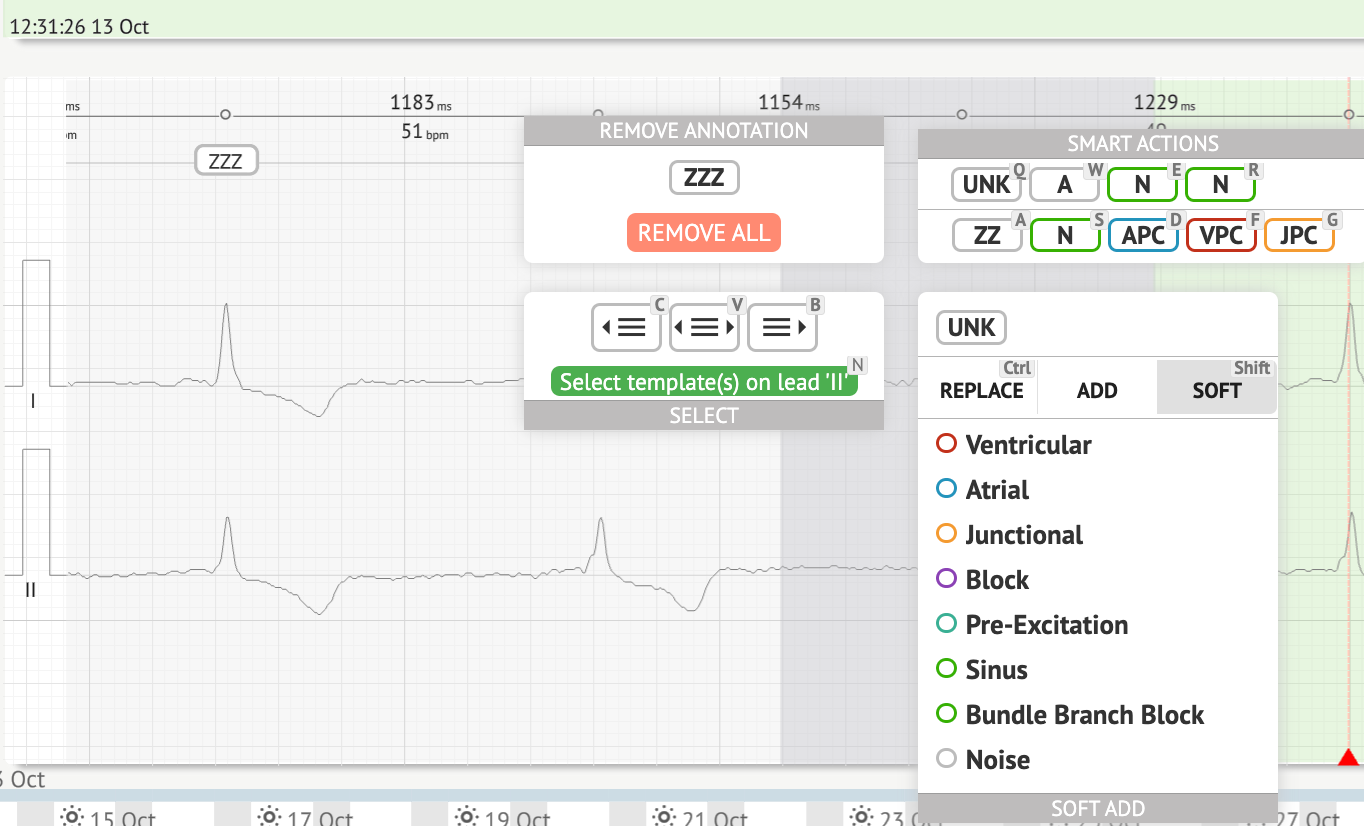

Viedās darbības - rediģēšanas izvēlne, kas ļauj lietotājam pārvaldīt sitienus EKG uzdevuma skatītāja un vizualizatora sadaļās.

Sadaļas, kas pieejamas izvēlnē „Viedās darbības”:

• Noņemt anotāciju – norāda uz esošo anotāciju, kas piemērota sitienam. Noklikšķinot uz tās, anotācija tiek noņemta un sitiens tiek klasificēts kā normāls. Pieejams tikai neparastiem sitieniem.

• Viedās darbības vēsture ar nesen piemērotajām anotācijām:
  Piezīme. Viedās darbības vēsture atšķiras atkarībā no izvēlēto sitienu skaita (1-3, 4+).

• Aizstāt — ja ir ieslēgta, ļauj aizstāt sitienu ar citu anotāciju;

• Pievienot — ja ir ieslēgta, ļauj pievienot anotāciju sitienam. Izmantojot opciju Pievienot, pievienotā anotācija aizstāj iepriekšējo anotāciju, ja tāda ir. ;

• Soft (Maigs) — ja ir ieslēgts, ļauj maigi pievienot anotāciju sitienam. Maigi pievienojot, pievienotā anotācija neaizstāj iepriekšējo anotāciju, ja tāda ir piemērojama.;

Viedajās darbībās ir pieejamas šādas anotācijas:

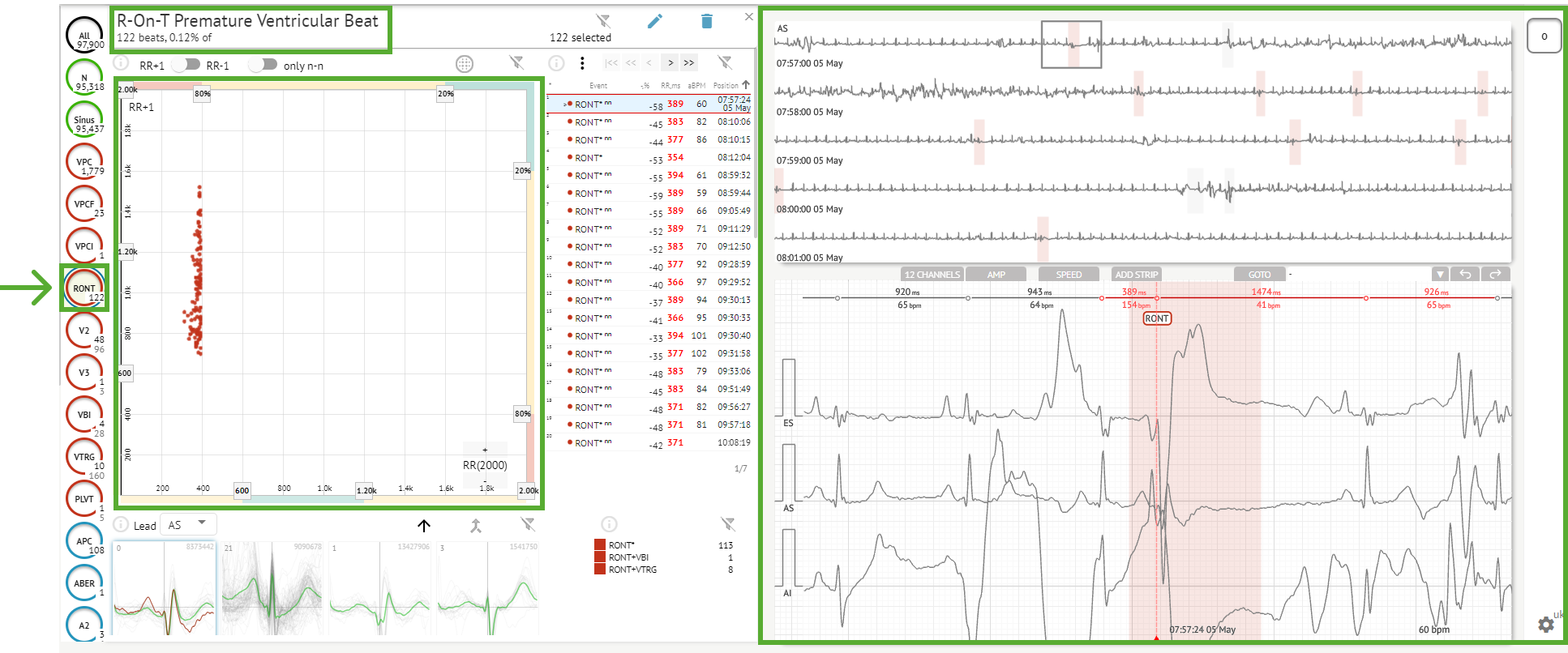

Kambaru - satur šādas anotācijas:

• VPC - priekškambaru priekšlaicīga kontrakcija;

• VPCF – kambaru un normāla sitiena saplūšana;

• VPCI – ventrikulārs interpolēts ritms;

• RONT – R-On-T priekšlaicīgs ventrikulārs sirdsdarbības ritms;

• VESC – ventrikulāra izvairīšanās sirdsdarbība;

• V2 – kambaru pāris;

• V3 – kambaru trīskāršais ritms;

• VBL – ventrikulāra bigeminija;

• VTRG – kambaru trigemīnija;

• VFIB – ventrikulārā fibrilācija;

• VFLU – kambaru plandīšanās;

• VTDP – torsades de pointes ventrikulārā tahikardija;

• MOVT – monomorfiska ventrikulāra tahikardija;

• PLVT – polimorfā ventrikulārā tahikardija;

• VRYI – idioventrikulārs (kambaru izkļūšanas) ritms;

• VAIR – paātrināts idioventrikulārais ritms;

Priekškambaru – satur šādas anotācijas:

• APC – priekškambaru priekšlaicīga kontrakcija;

• ABER – aberatīvs sirdsdarbības ritms;

• NPW – neizvadīta P-viļņa (bloķēta);

• AESC – priekškambaru izvairīšanās sirdsdarbība;

• A2 - priekškambaru pāris;

• A3 – priekškambaru trīskāršais ritms;

• ABI – priekškambaru bigeminija;

• ATRG – priekškambaru trigemīnija;

• AFIB – priekškambaru fibrilācija;

• AFLU – priekškambaru plandīšanās;

• PAT – paroksizmāla priekškambaru tahikardija;

• MAT – daudzfokālā priekškambaru tahikardija;

• AAT – automātiska priekškambaru tahikardija;

• AERY – priekškambaru ektopiskais ritms;

• WSP – sinusa mezgla iekšējā sinusa elektrokardiostimulatora svārstības;

• ARYU – augšējā priekškambaru ritma;

• ARYM – vidējais priekškambaru ritms;

• ARYL – apakšējais priekškambaru ritms;

Junctional - satur šādas anotācijas:

• JPC – savienojuma (mezgla) priekšlaicīga kontrakcija

• JESC – savienojuma (mezgla) izvairīšanās sirdsdarbība

• J2 – savienojuma pāris;

• J3 - savienojuma tripletis;

• JBI - savienojuma bigeminija;

• JTRG – savienojuma trigemīnija;

• JT – savienojuma tahikardija;

• RECP – AV savstarpējā tahikardija;

• RNTR – reentrant AV mezglu tahikardija;

• WAP – klīstošs elektrokardiostimulators no sinusa mezgla uz (un no) A-V mezglu;

• IRYE – AV savienojuma (mezgla) izvairīšanās ritms;

• IRYA – paātrināts AV savienojuma (mezgla) ritms;

Bloks – satur šādas piezīmes:

• AV1 – pirmās pakāpes AV bloks;

• AV2I – otrās pakāpes AV bloks I tips;
  AV2II – otrās pakāpes AV bloks II tips;

• AV3 – trešās pakāpes AV bloks;

• AVDI – AV disociācija ar traucējumiem;

• AVDS izoritmiska AV disociācija;

• AVDC – pilnīga AV disociācija;

• SA2I – otrās pakāpes SA bloks I tips;

• SA2II – otrās pakāpes SA bloks II tips;

• SA3 – trešās pakāpes SA bloks;

• PAUS – pauze;

• AV2 – otrās pakāpes AV blokāde;

Priekšuzbudinājums – satur šādas piezīmes:

• WPWA – Volfa-Parkinsona A tips;

• WPWB – Volfa-Parkinsona B tips;

• LGL – Lown-Ganong-Levine sindroms.

Sinus -

• satur anotāciju ARHY - Sinus Arythmia;

Sirds kambara bloka - satur šādas anotācijas:

• BBB – saraustīta sirds ritma sitieni (nenoteikti);

• LBB - kreisā saražojuma zara bloka sitienu;

• LBBI - nepilnīga kreisā saražojuma zara bloka sistēma;

• RBB - labās sirds kambara saraustīšanās;

• RBBI – nepilnīgs labās sirds kambara saraustīšanās ritms;

• BBLA – kreisā priekšējā fascikulārā blokāde (bieži);

• BBLP – kreisā aizmugurējā fascikulārā bloka impulss (reti);

• BBBI – bifascikulāra blokāde;

• BBTI – trīsšķautņu bloka ritms

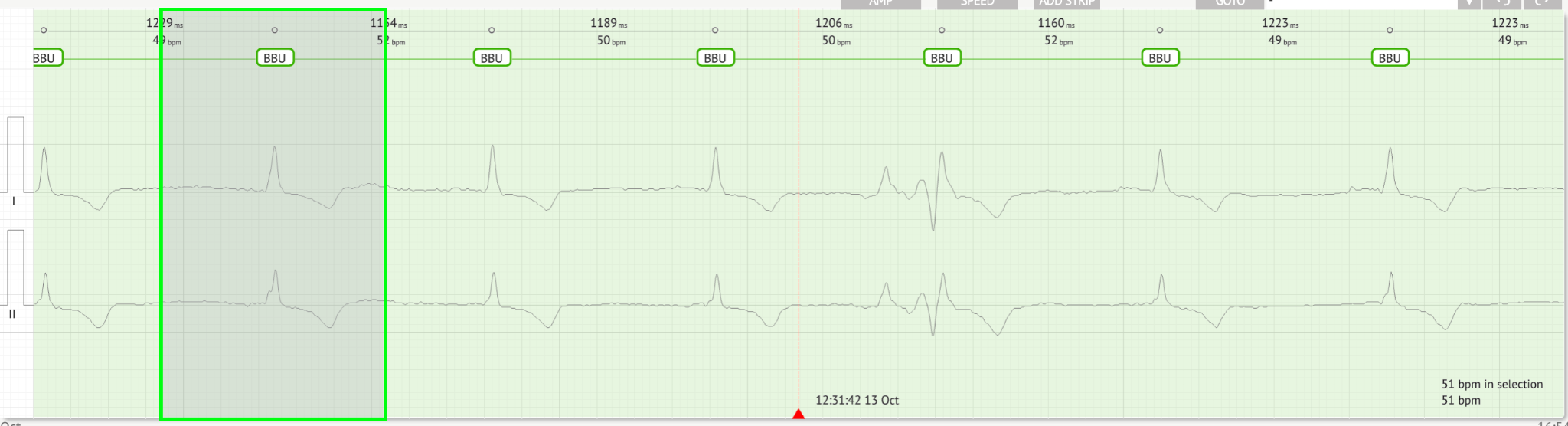

• BBBL – divpusējais saraustīts saraustīts saraustīts saraustīts saraustīts saraustīts saraustīts saraustīts saraustīts saraustī

• BBU – intraventrikulāra vadīšanas traucējumi (nespecifisks bloks)

Trokšņi – satur šādas piezīmes:

• UNK – neklasificējams ritms;

• ZZZ – troksnis (nav signāla);

• Z – vidēji troksnis;

• ZZ – stiprs troksnis;

• A – artefakts.

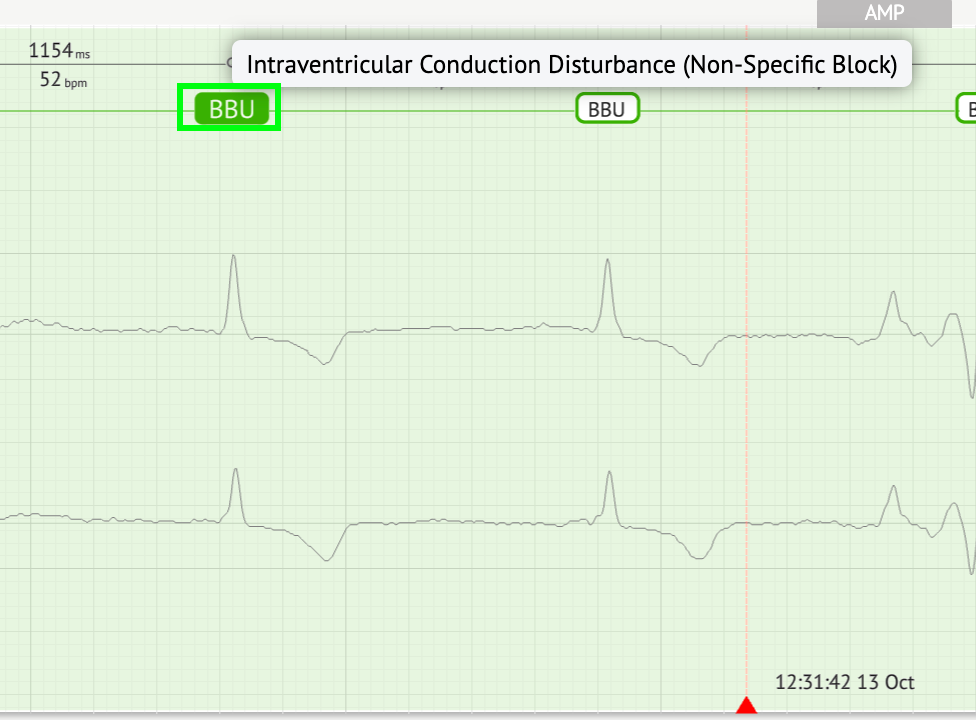

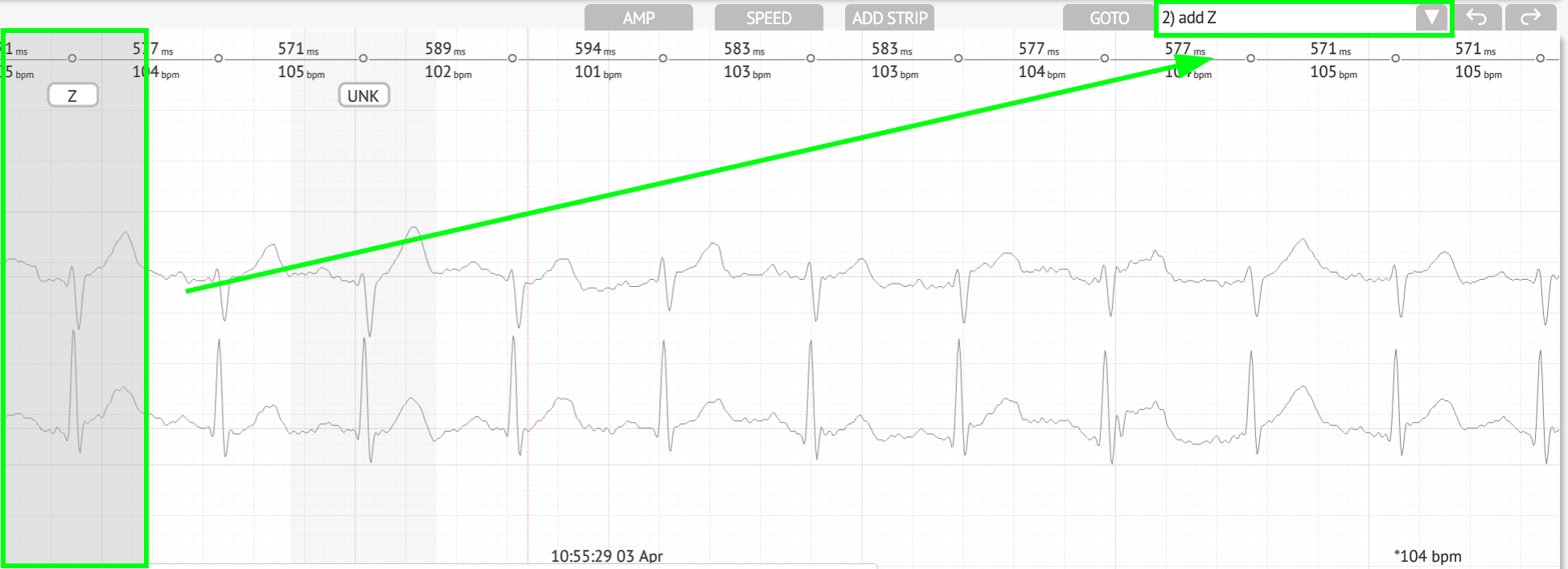

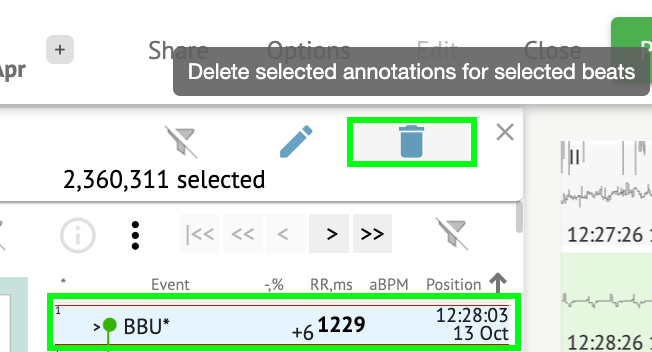

Vizualizētājs: Anotācijas var noņemt, izvēloties ritmu > pogu Dzēst izvēlēto anotācijas izvēlētajiem ritmiem:

Sirdsdarbības kopu panelis

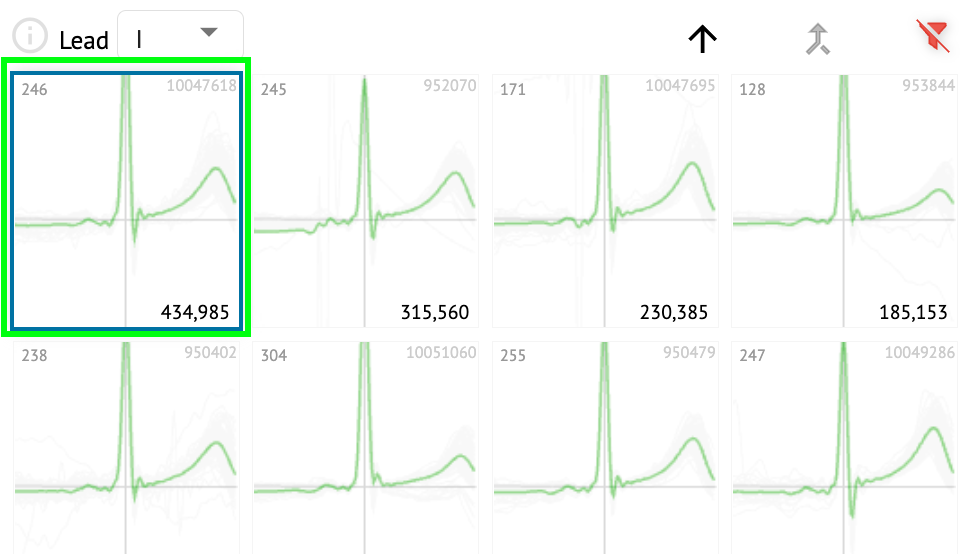

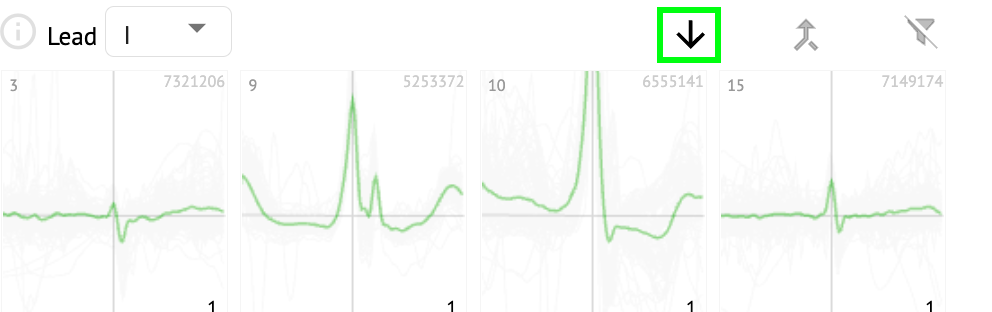

Klasteru panelī lietotājs var izvēlēties kanālu klasterus, kas tiks attēloti Poincare diagrammā.

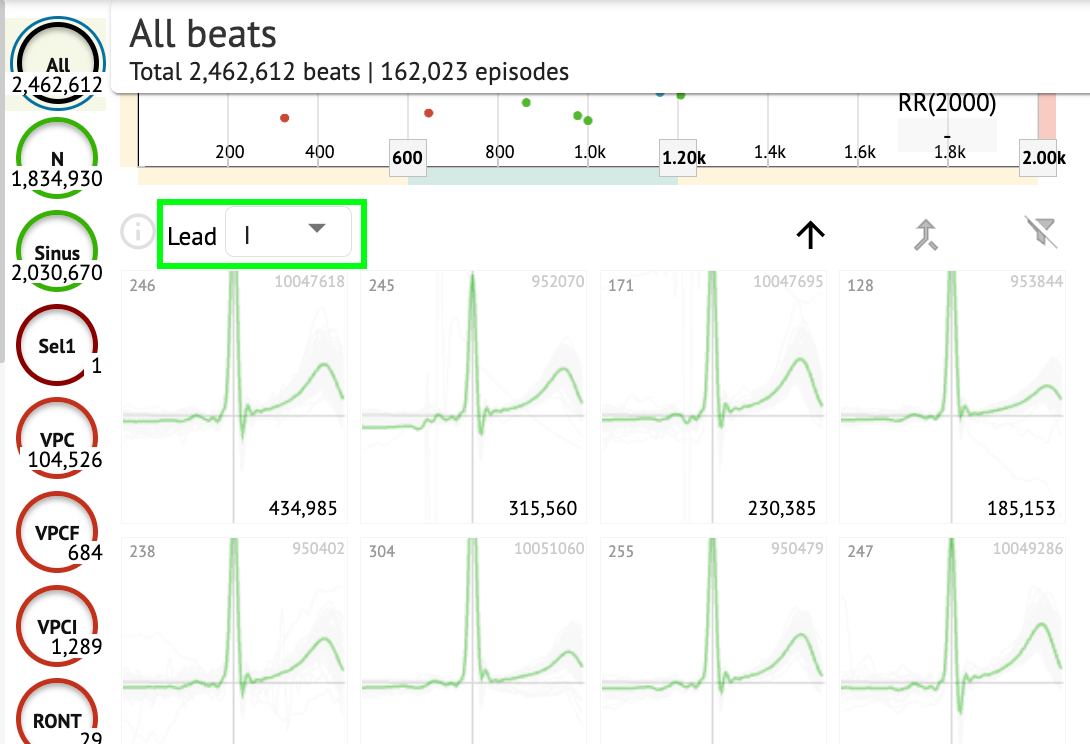

Iespēja izvēlēties kanālu ir pieejama izvēlnē Lead:

Iespēja izvēlēties kopu ir pieejama, noklikšķinot uz pieejamās kopas:

Skaitlis uz klastera norāda sitienu skaitu klasterī.

Lietotājs var filtrēt klasterus pēc sitienu skaita, izmantojot šo pogu:

Lietotājs var atlasīt vairākus klasterus, noklikšķinot uz SHIFT un atlasot klasterus.

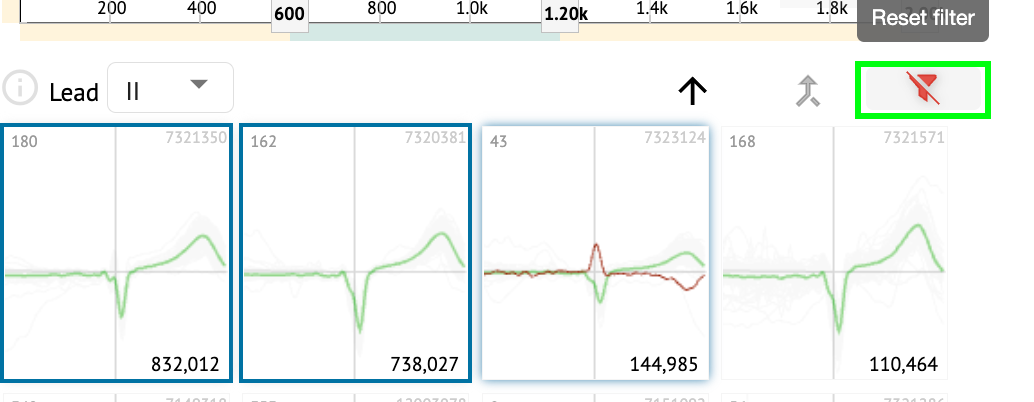

Iespēja atiestatīt klasteru atlases filtru ir pieejama zem pogas Reset filter (Atiestatīt filtru):

Sitiens krustu anotāciju saraksts

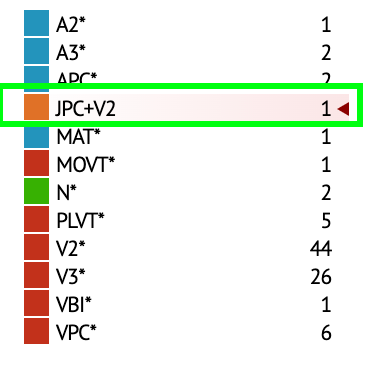

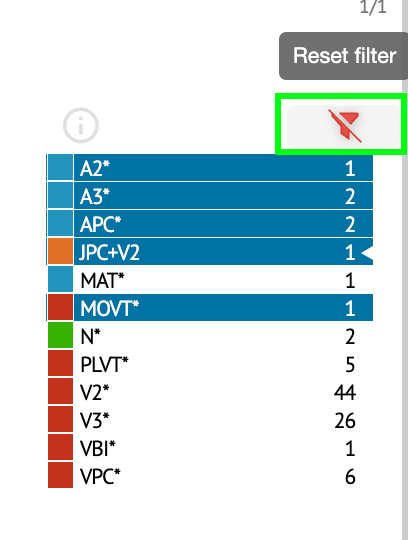

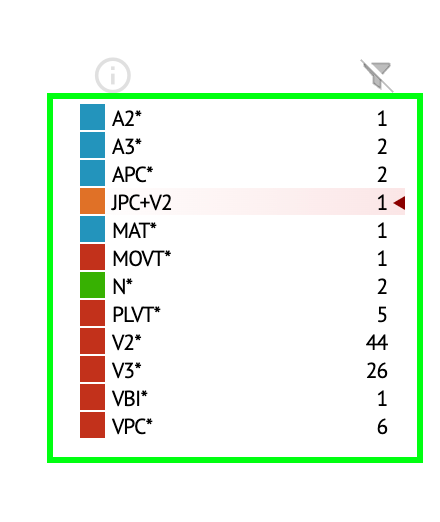

Sarakstā ar krustotajām anotācijām sitieni ir grupēti pēc notikumiem (anotācijām) un skaita:

Lietotājs var atlasīt notikumus, uzklikšķinot uz tiem. Iespēja atiestatīt atlasi ir pieejama zem pogas „Atiestatīt filtru”:

Cardio.AI norāda krustotās anotācijas ar šādu norādi:

Krustotās anotācijas ir jāpārskata veselības aprūpes speciālistam.

EKG skatītājs Priekšskatītājs

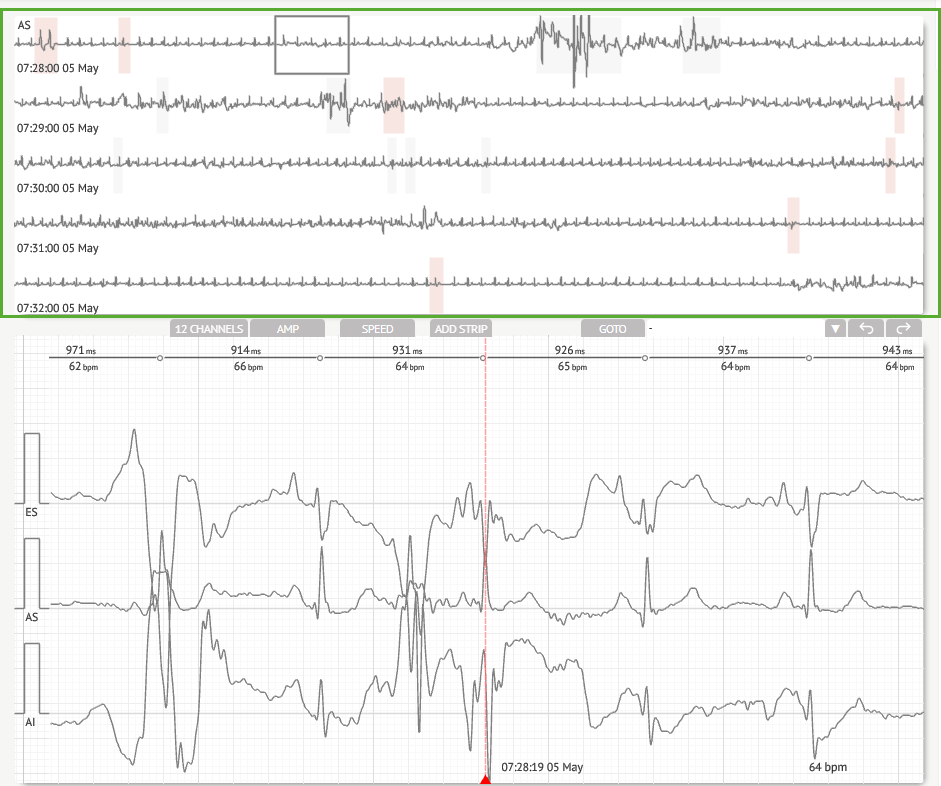

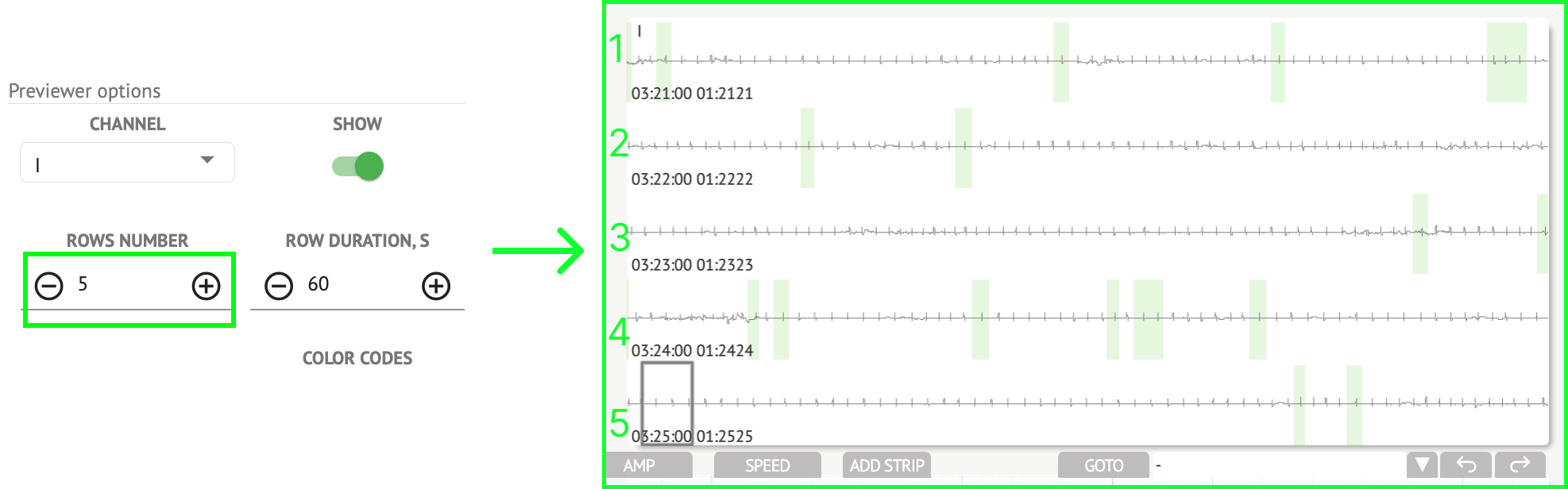

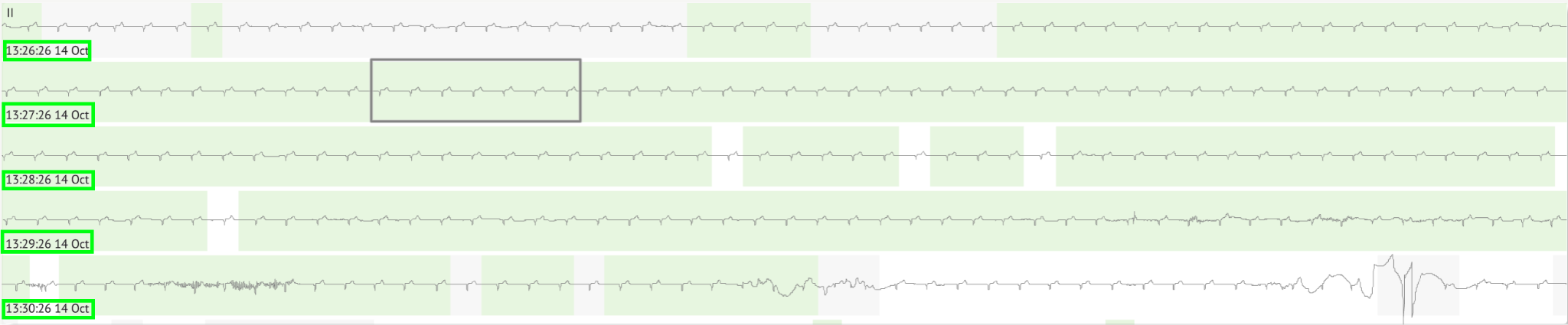

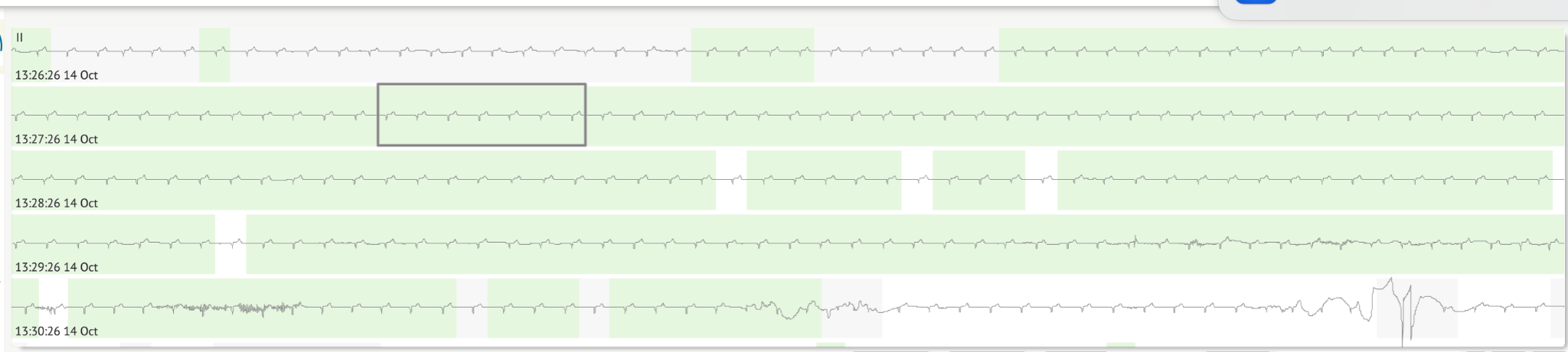

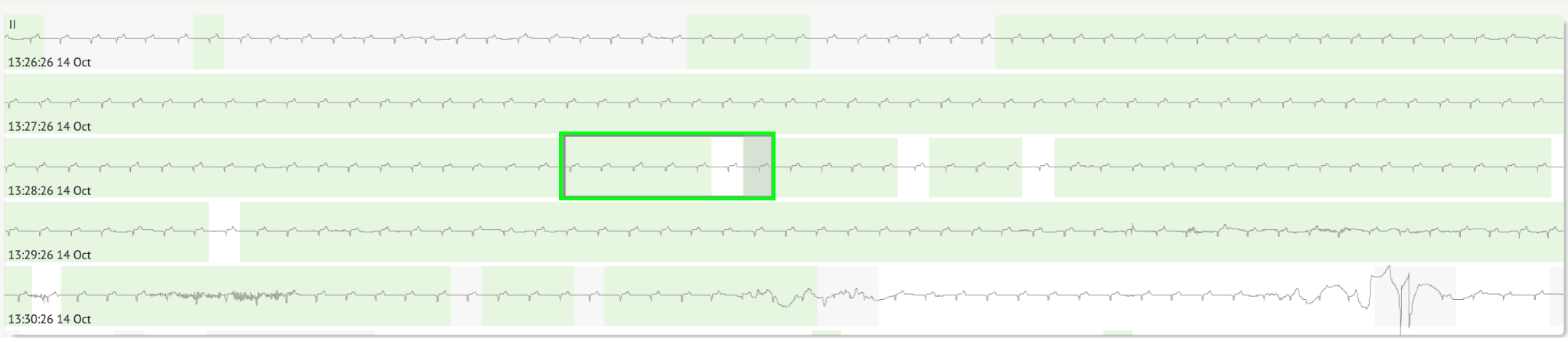

EKG skatītāja priekšskatītājs parāda zonu, kurā ir vairāki sirdsdarbības sitieni:

Ja opcijās ir aktivizēts, priekšskatītājs iekļauj krāsu kodētus apzīmējumus.

Katra rindas kreisajā pusē tiek parādīts ieraksta datums un laiks:

Lietotājs var pārvietoties pa priekšskatītāju, noklikšķinot uz rindas apgabala:

EKG skatītāja vizualizētājs

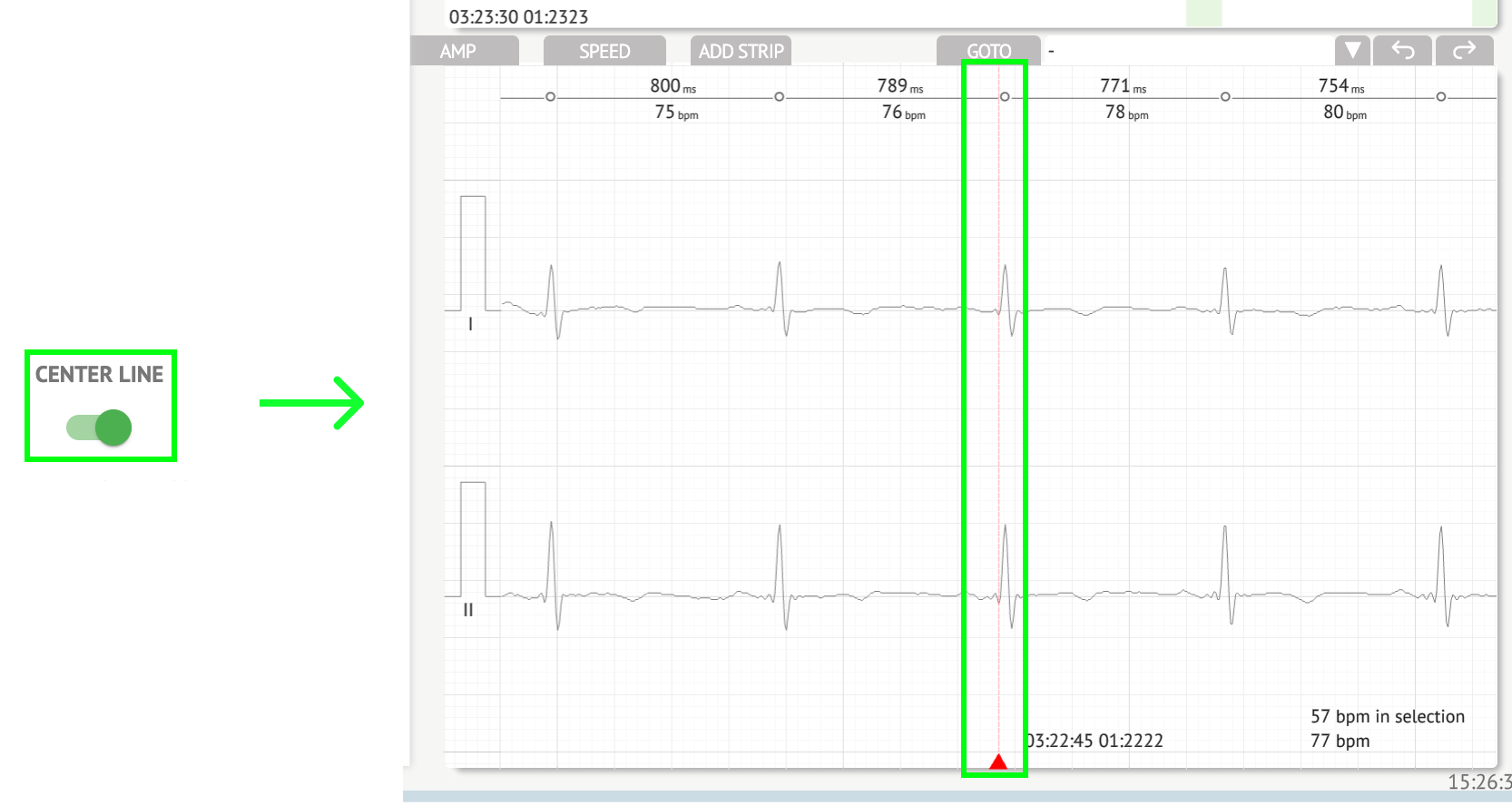

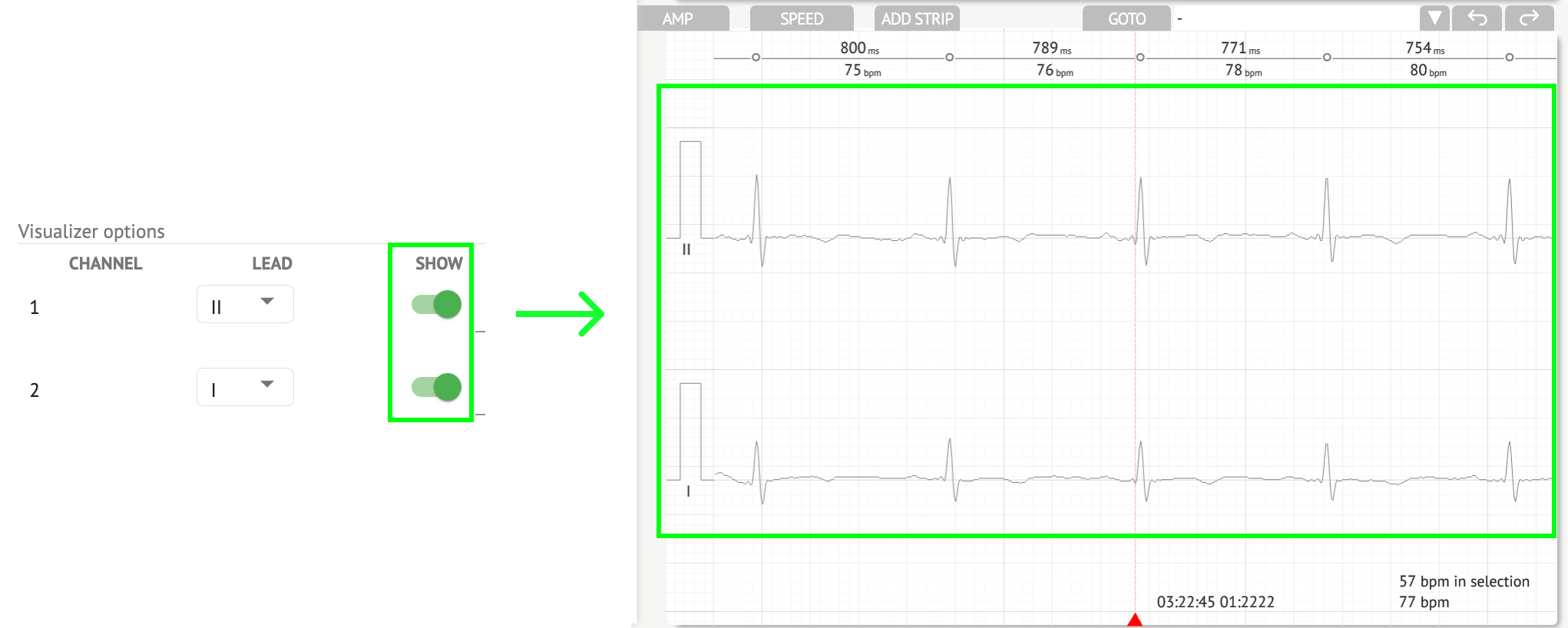

EKG skatītāja vizualizatorā lietotājs var novērot un pārvaldīt sirdsdarbības un anotācijas, kas atbilst priekšskatītājam un redaktoram.

Detalizēto EKG datu sadaļā ir EKG priekšskatījuma sadaļa, kas sadalīta daļās par katru EKG ieraksta minūti visam EKG ieraksta periodam:

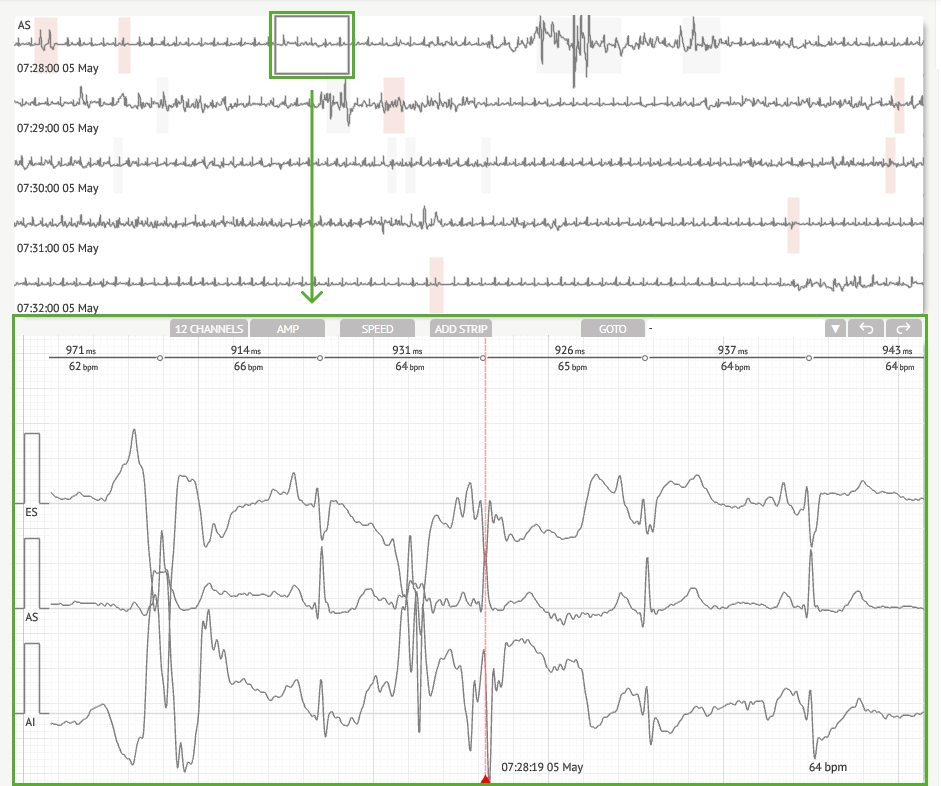

Lietotājs var izvēlēties periodu, ritinot un izvēloties vajadzīgo periodu. Izvēlētais periods ir izcelts apakšējā detalizētā skatītāja sadaļā:

Iespēja izvēlēties sirdsdarbību ir pieejama, noklikšķinot uz sirdsdarbības

Cardio.AI iestatītā sitiena piemērojamā anotācija ir pieejama sitiena augšējā daļā, un, uzvedot kursoru virs tās, tiek parādīts nosaukums:

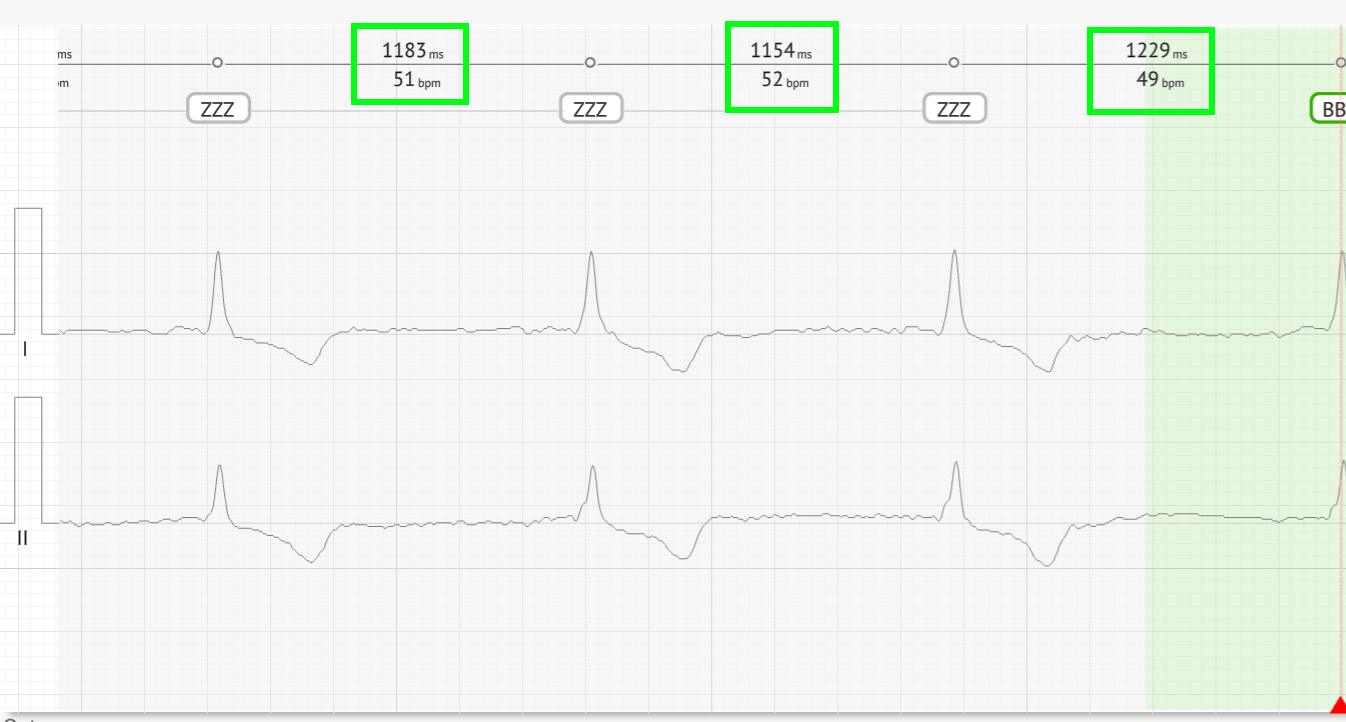

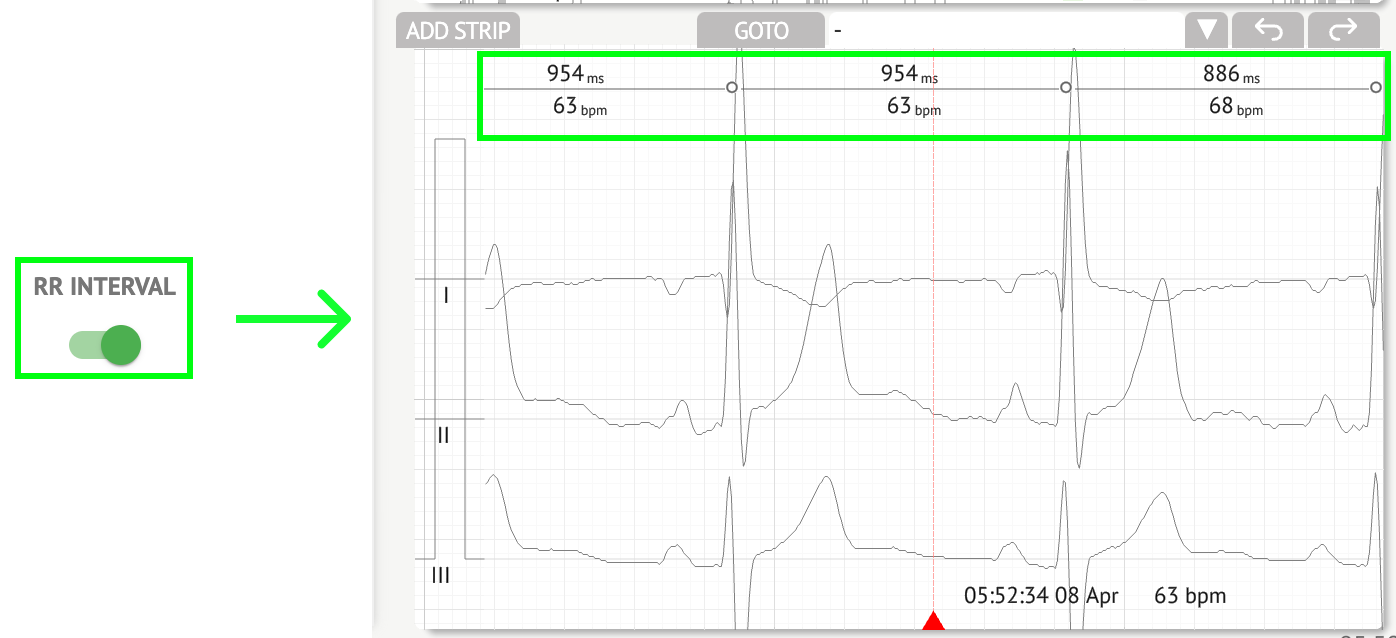

Vizualizatorā augšpusē ir līnija: parametrs līnijas augšpusē norāda attālumu starp sirdsdarbību un sirdsdarbību pa kreisi; parametrs apakšpusē norāda vidējo BPM:

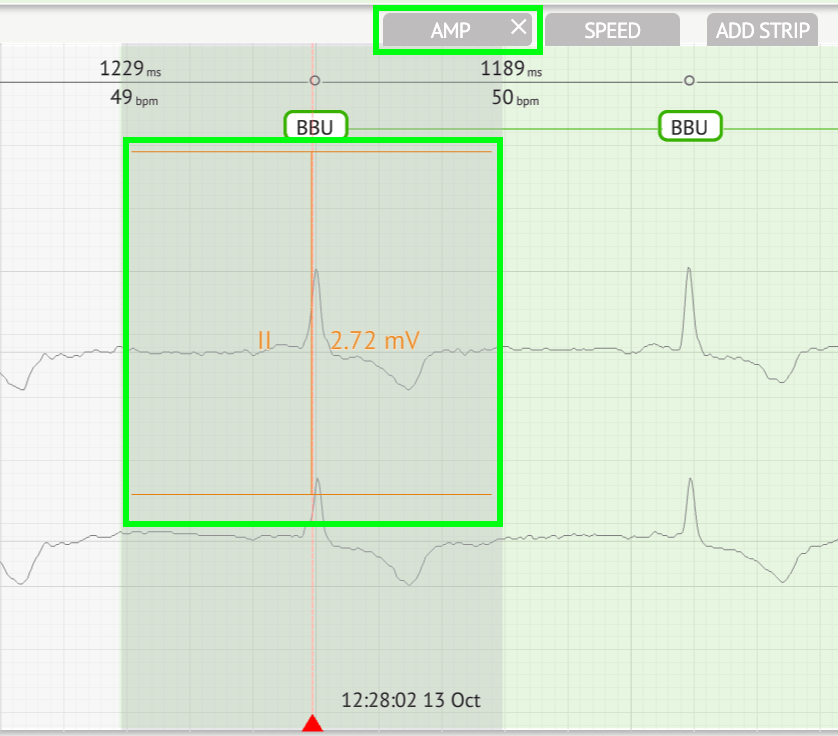

Visualizer lietotājs var izmērīt AMP, noklikšķinot uz ritma > noklikšķinot uz AMP pogas > noklikšķinot ar peles kreiso pogu uz Visualizer ritma un pārvelkot kursoru uz augšu vai uz leju:

Lietotājs var iestatīt vairākus AMP mērījumus. AMP mērījumu dzēšanas opcija tiek aktivizēta, noklikšķinot uz X pogas zem AMP pogas.

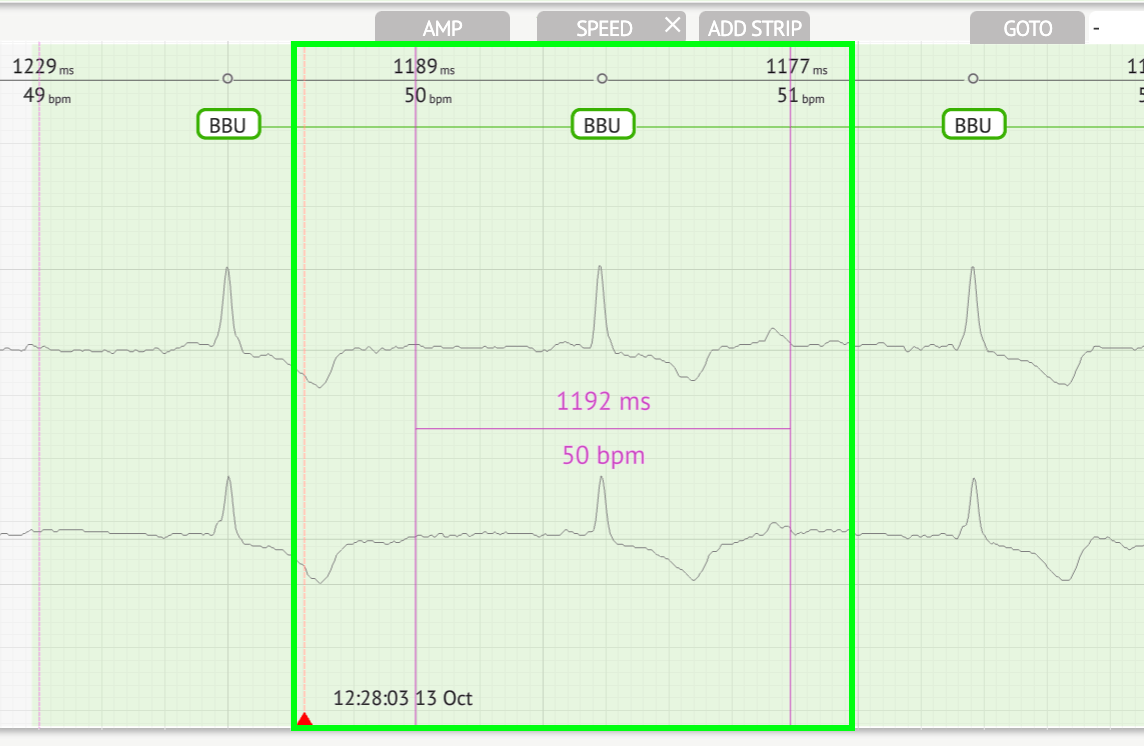

Vizualizatorā lietotājs var izmērīt ātrumu, noklikšķinot uz ātruma pogas > noklikšķinot ar peles kreiso pogu uz vizualizatora sitiena un pārvelkot kursoru pa kreisi vai pa labi:

Lietotājs var iestatīt vairākus ātruma mērījumus. Iespēja noņemt ātruma mērījumus tiek aktivizēta, noklikšķinot uz X pogas zem ātruma pogas.

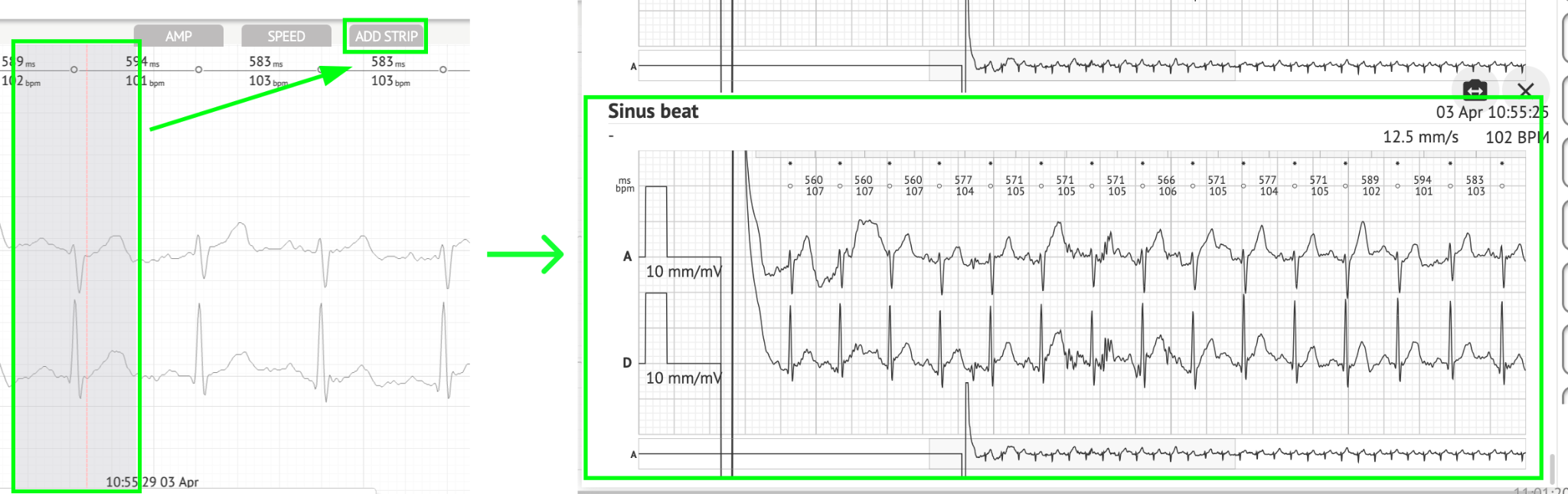

Lietotājs var pievienot ritma joslu ziņojumam, izvēloties ritmu > Pievienot joslu pogu:

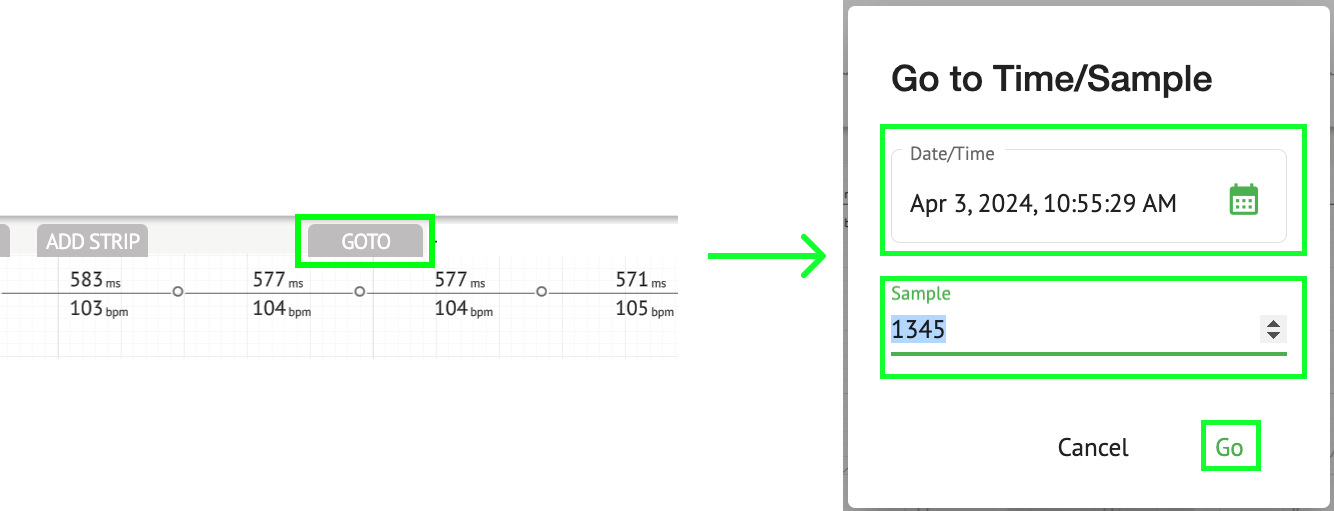

Iespēja pāriet uz noteiktu laiku/paraugu ir pieejama zem pogas Goto > Izvēlieties datumu un laiku > Ievadiet parauga numuru > Poga Go:

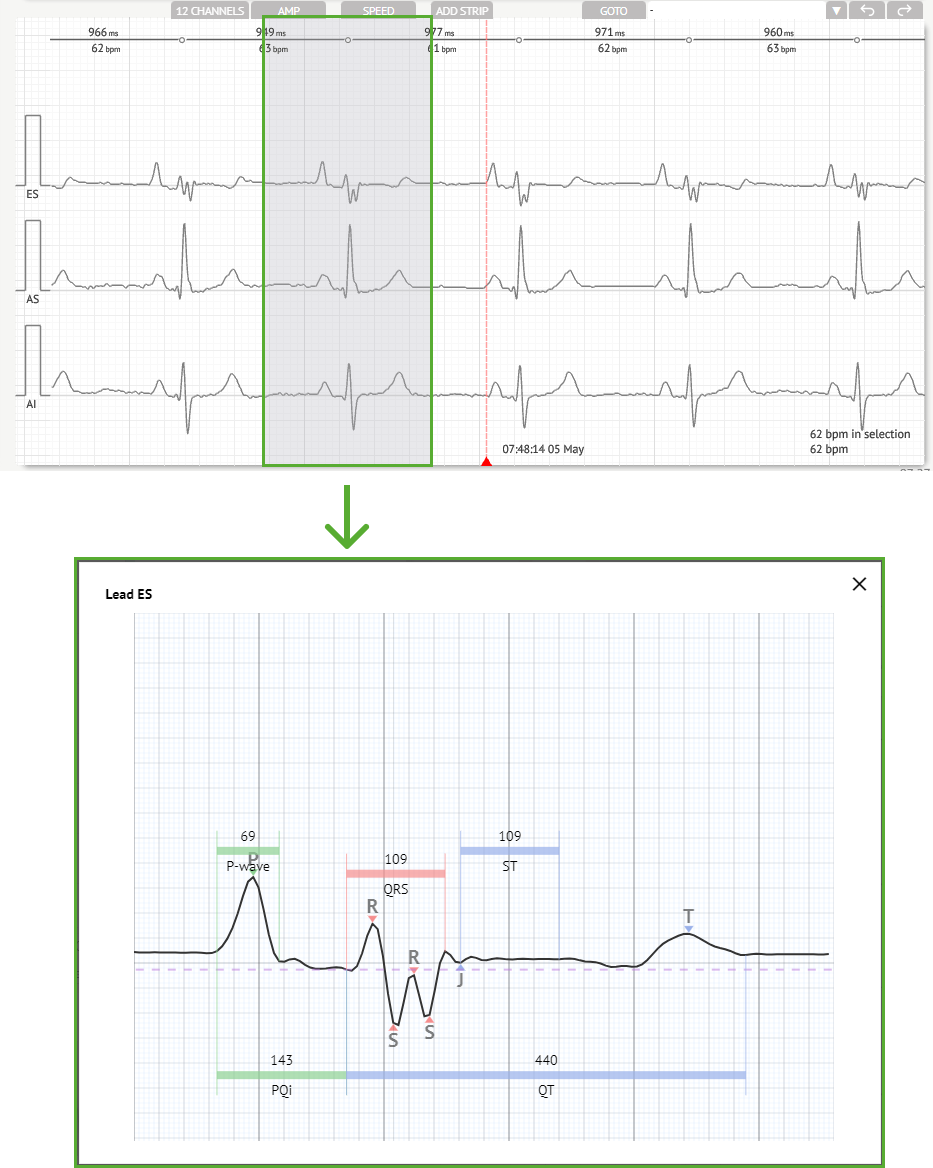

Iespēja apskatīt AI atpazītus PQRST mērījumus ir pieejama, divreiz noklikšķinot uz sitiena:

Iespēja piekļūt rediģēšanas izvēlnei ir pieejama, noklikšķinot uz labās pogas pie sitiena:

Rediģēšanas izvēlnē lietotājs var izvēlēties sitienus pēc ritma regularitātes. Pieejamas šādas darbības:

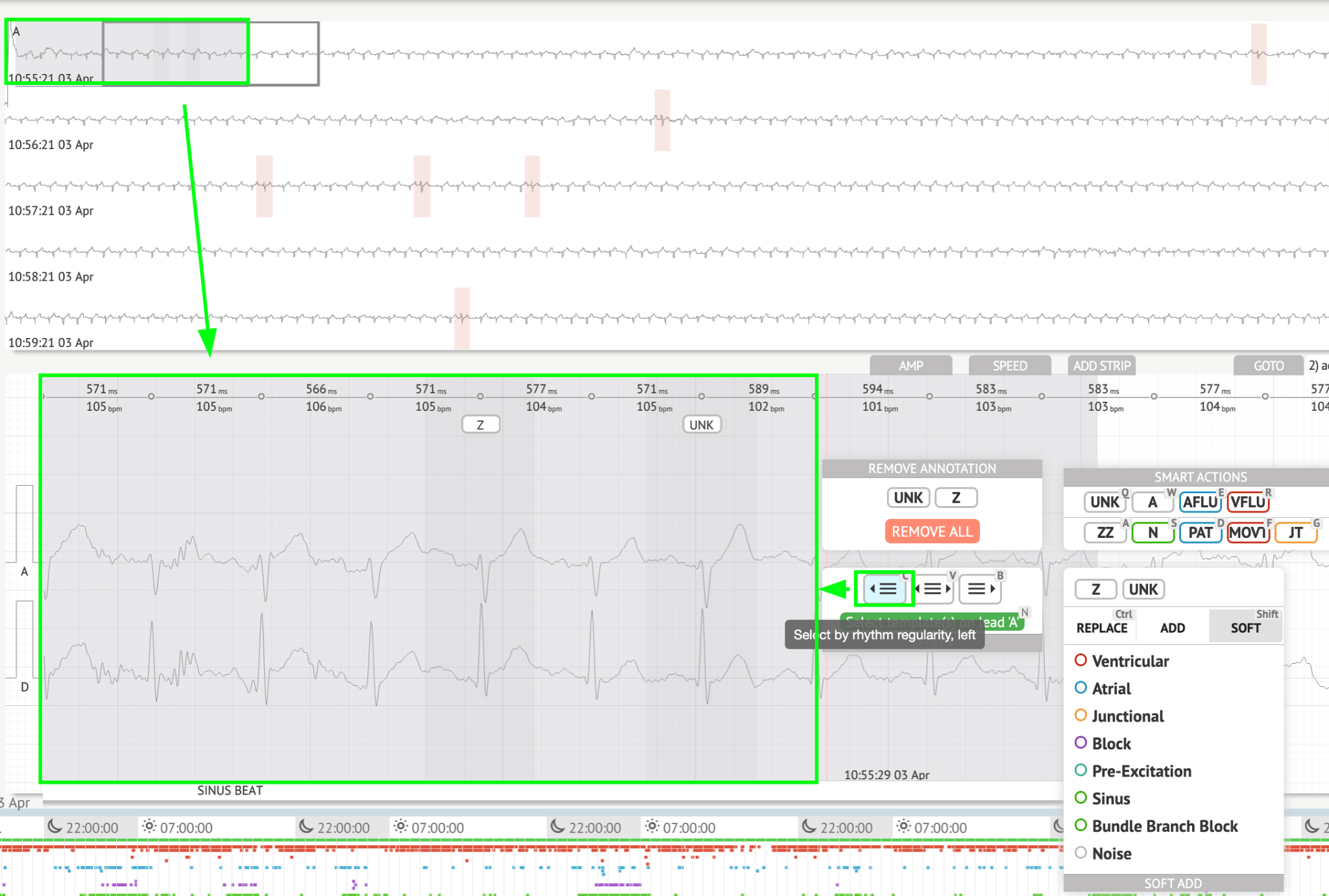

• Izvēlēties pēc ritma regularitātes, pa kreisi:

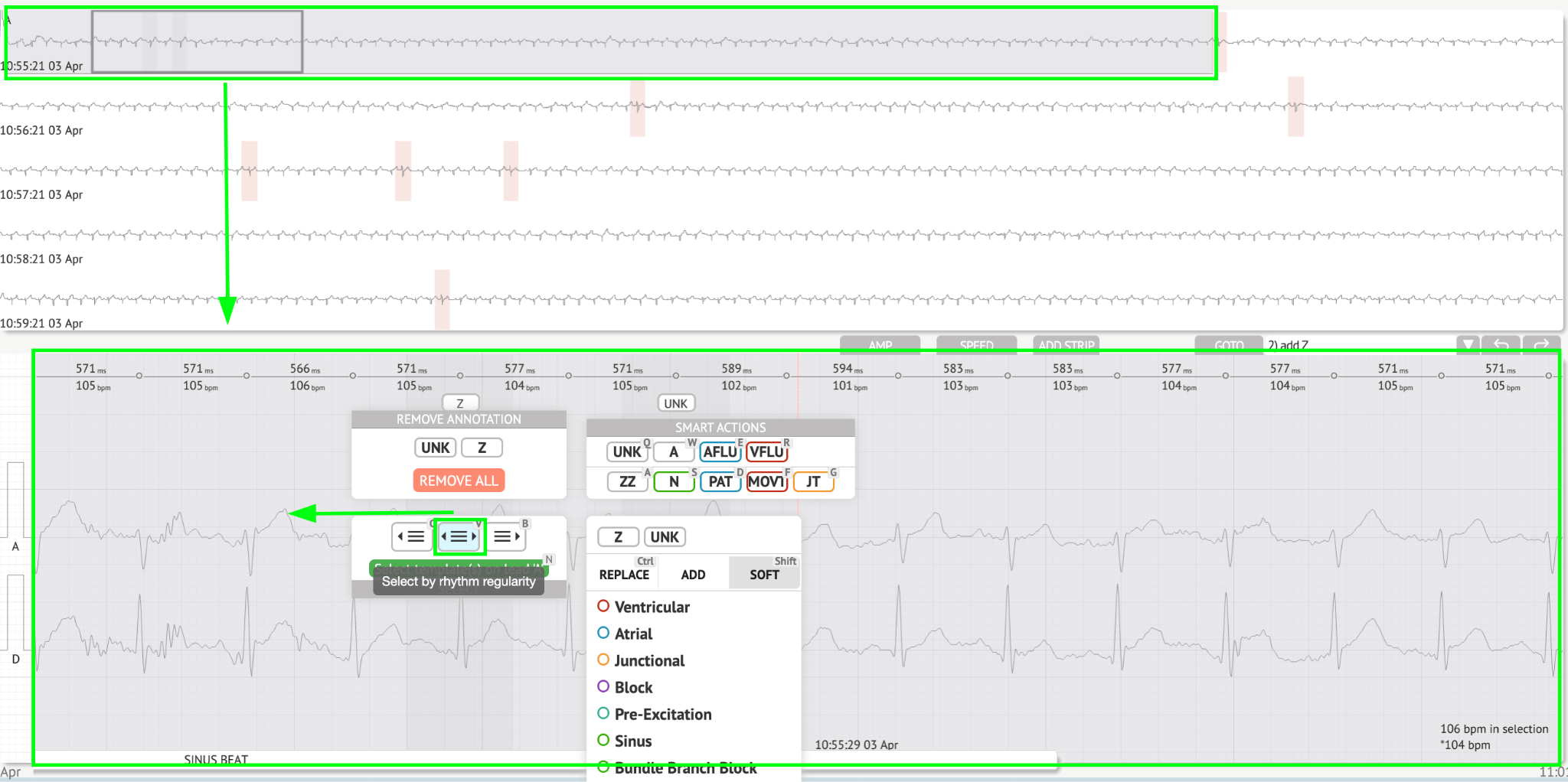

• Izvēlēties pēc ritma regularitātes:


• Izvēlēties pēc ritma regularitātes, pa labi:


Lietotājs var pārlūkot pēdējo darbību vēsturi šajā laukā:

Iespēja atcelt izmaiņas ir pieejama zem pogas „Atcelt”:

Iespēja atkārtot izmaiņas ir pieejama zem pogas Atkārtot:

EKG skatītājs putna skatījums

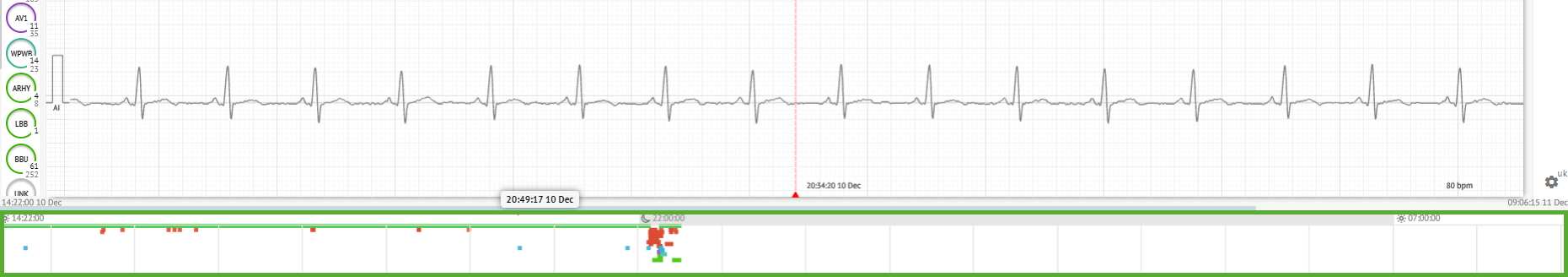

XOresearch Cardio.AI ļauj lietotājam pārbaudīt un pārvietoties uz notikumiem ierakstītajā EKG dienas un nakts periodā, izmantojot putna skatu:

Laiks parādās virs putna skata sadaļas, kad uzved peles kursoru uz izvēlēto fragmentu.
